Affichage des variables de tableau sous forme de graphique XY

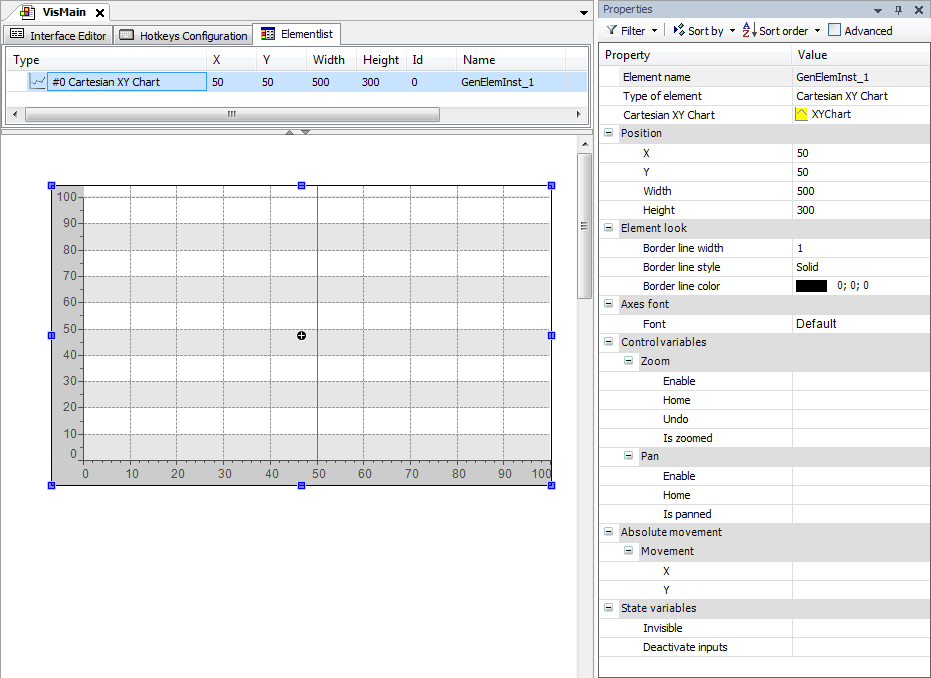

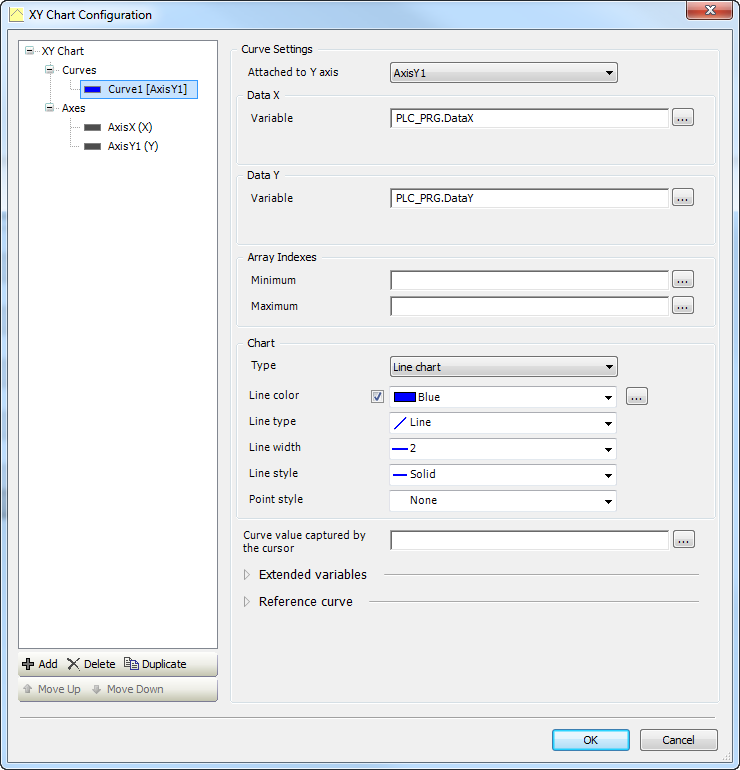

Dans le Graphique cartésien XY L'élément de visualisation vous permet de visualiser des variables de tableau sous forme de courbes. En cas de variables multiples, un axe X commun et plusieurs axes Y sont utilisés. Les variables de tableau à visualiser ainsi que le design optique des courbes sont spécifiés dans une boîte de dialogue de configuration distincte. Cliquez sur le bouton Graphique XY Propriété d'élément pour ouvrir cette boîte de dialogue. Pour que l'utilisateur puisse modifier les données de la courbe à l'exécution, il est nécessaire de fournir les éléments de visualisation appropriés avec une configuration d'entrée correspondante.

Dans le Variables de contrôle Dans la propriété d'élément, vous pouvez saisir des variables d'application permettant de zoomer sur le graphique ou de le déplacer vers une autre position. À partir de là, vous pouvez configurer une option de saisie pour l'utilisateur dans un élément de visualisation correspondant lors de l'exécution.

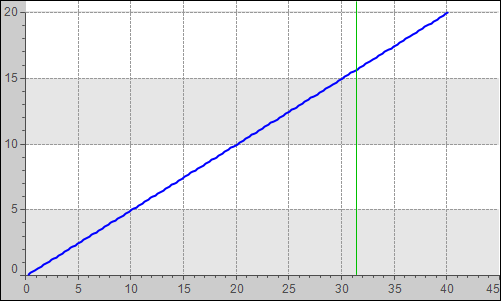

PROGRAM PLC_PRG
VAR
    DataX : ARRAY [1..200] OF REAL ;
    DataY : ARRAY [1..200] OF REAL ;
    xDoIt : BOOL := FALSE;
    ix : INT;
END_VAR
IF xDoIt THEN
    xDoIt := FALSE;
    FOR ix := 1 TO 200 BY 1 DO
        DataX[ix] := (ix * 0.2) + 0.1;
        DataY[ix] := (ix * 0.1);
    END_FOR
    xDoIt := TRUE;
END_IF
