Configuration des entrées utilisateur pour les éléments de visualisation

Tous les éléments de base et certains contrôles communs ont le Configuration d'entrée biens. C'est ici que vous pouvez configurer une entrée utilisateur pour un élément. Pour cela, vous sélectionnez un événement d'entrée et une action d'entrée.

Configuration des entrées utilisateur

Condition : un projet avec une visualisation est ouvert.

  1. Ouvrez la visualisation et ajoutez un Bouton élément.

    le Propriétés la vue s'ouvre pour le nouveau bouton.

  2. Configurez le Texte propriété avec Number of clicks: %i.

  3. Dans l'application, dans le PLC_PRG POU, déclarez une variable : iClicks : INT;.

  4. Configurez le Variable de texte propriété du bouton comme PLC_PRG.iClicks.

    Lors de l'exécution, sa valeur de variable remplacera l'espace réservé dans le Texte biens.

  5. Dans le Configuration d'entrée propriété, cliquez sur le Configurer bouton dans le OnMouseClick ligne.

  6. Sélectionnez le Execute ST code action dans la liste des actions possibles et cliquez sur l'icône _visu_img_add_selected_alarm_group.png symbole.

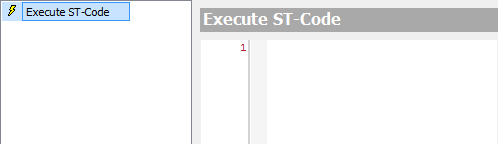

    L'action apparaît dans la liste des actions à exécuter. L'implémentation vide de l'action apparaît dans la zone de fenêtre à droite de la liste.


  7. Programmez l'action dans l'éditeur à Exécuter le code ST:

    PLC_PRG.iClicks := PLC_PRG.iClicks + 1;

  8. Cliquez sur d'accord pour quitter la boîte de dialogue.

    L'entrée utilisateur est configurée.

  9. Compilez, téléchargez et démarrez l'application.

    L'application s'exécute. La visualisation s'ouvre. Lorsque l'utilisateur clique sur le bouton, l'action est exécutée, la variable PLC_PRG.iClicks est incrémenté et le nombre de clics est imprimé.
