Animation client

Le Animation client Cette fonctionnalité vous permet d'animer vos visualisations rapidement et facilement. L'animation s'exécute indépendamment du cycle de la tâche de visualisation. VISU_TASK La charge de calcul nécessaire à l'animation est exécutée directement dans le client.

Objets de visualisation utilisés comme dialogue peut également être animé.

Avis

0_Sample_Project Exemple de projet pour la fonctionnalité Animation client

Mouvement

Par exemple, un élément de visualisation peut s'approcher d'une position cible, pivoter de manière dynamique ou apparaître dans des transitions fluides.

Propriété animable

Mouvement

Mouvement absolu → Mouvement → X, Y

La position cible spécifiée est approchée.

Mouvement absolu → Rotation intérieure

Mouvement absolu → Rotation extérieure

La rotation est animée de l'angle précédent au nouvel angle.

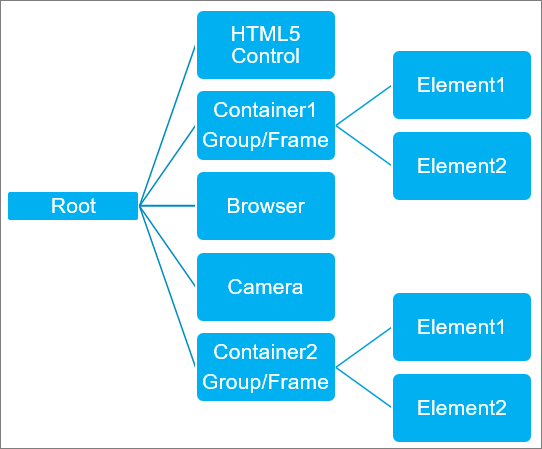

Également groupes, cadres, et des contrôles natifs (tels que rectangles) peut pivoter.

Recouvrir

Les éléments de visualisation et les contrôles natifs peuvent être superposés ou superposés par des éléments ou des éléments de dialogue.


Animation temporelle

. Animation temporelle

  • Les boîtes de dialogue sont affichées et masquées avec des transitions fluides.

  • Les éléments sont affichés et masqués grâce à des transitions fluides. Vous pouvez contrôler l'utilisation des Variable d'état, Invisible propriété de la visibilité d'un élément de visualisation.

  • Les menus s'affichent de manière fluide.

  • Les cadres passent facilement de l'un à l'autre et sont affichés et masqués grâce à des transitions fluides.

Animation d'images

Les images au format graphique GIF ou au format vectoriel SVG sont interprétées comme des animations et affichées en mouvement au moment de l'exécution.

Activation de l'animation client

Exigence : Le CODESYS le projet contient une application avec une visualisation.

  1. Dans le Appareils vue, ouvrez le gestionnaire de visualisation.

  2. Sélectionnez le Prise en charge des animations client et de la superposition d'éléments natifs option.

    Note

    Cette option s'affiche uniquement lorsque CODESYS WebVisu clients ou CODESYS TargetVisu Les clients ont été insérés sous le gestionnaire de visualisation. Cependant, CODESYS TargetVisu les clients doivent prendre en charge cette fonction.

    Les éléments de visualisation sont configurés avec le Durée de l'animation et Mettre au premier plan propriétés. L'animation client est désormais activée.

Configuration de l'élément de visualisation

Un élément de visualisation est automatiquement animé lorsqu'au moins une propriété animable change de valeur à l'exécution. Dans ce cas, la durée de l'animation est différente de 0 et a été configurée dans le Durée de l'animation propriété. L'animation est traitée par le client.

Exigence : l’animation client est activée.

  1. Sélectionnez un élément de visualisation.

  2. Dans le respectif Propriétés vue, dans le Durée de l'animation champ de saisie, spécifiez la valeur 500.

    L'animation dure désormais 500 millisecondes.

  3. Déclarez les variables de position, par exemple dans l'éditeur d'interface de la visualisation.

    Éditeur d'interface

    VAR
    iXPosition : INT;
    iYPosition : INT;
END_VAR

  4. Sélectionnez le Mouvement absolu, Mouvement, X propriété et assigner la variable iXPosition.

  5. Sélectionnez le Mouvement absolu, Mouvement, Oui propriété et assigner la variable iYPosition.

  6. Programmez une configuration d'entrée, par exemple pour contrôler un changement de position.

    Configuration d'entrée, Sur le clic de la souris propriété: Exécuter le code ST.

    Exécuter le code ST

    iXPosition := 100;
iYPosition := 100;

  7. Créez, démarrez et téléchargez l'application.

    L'application avec la visualisation est en cours d'exécution. Lorsque l'utilisateur clique sur l'élément de visualisation, celui-ci se déplace dynamiquement vers la position définie.
