Appel d'événements d'alarme dans le programme
Le Événement (API) type d'observation est fourni pour définir une alarme dans le groupe d'alarmes, entre autres. Contrairement aux types d'observation dans lesquels l'alarme est déclenchée en fonction des conditions, avec ce type d'observation, l'alarme peut être déclenchée en appelant une instance de bloc fonctionnel.
Définition de l'alarme d'événement dans le groupe d'alarmes
Créer un groupe d'alarme.
Définissez une alarme du type d'observation Événement (API) dans le groupe d'alarme.
Dans le Classe colonne, sélectionnez une classe d'alarme avec le ACCUSÉ méthode d'accusé de réception ou créer une nouvelle classe d'alarme.
Appel de programme pour déclencher l'alarme d'événement
Placez le curseur à la position du programme où l’appel du bloc de fonctions doit avoir lieu.
Utilisez le
RaiseEventfonction de laAlarmManagerbibliothèque:Saisissez « AlarmManager » suivi d’un point.
Une fenêtre s'ouvre contenant la liste de tous les éléments insérables (fonction « Lister les composants »).
Sélectionner
AlarmGlobalset entrez un point.De la même manière, insérez les éléments
g_AlarmHandleretRaiseEvent.Vous obtenez la ligne suivante :
Alarmmanager.AlarmGlobals.g_AlarmHandler.RaiseEvent.Définissez maintenant les variables de transfert
AlarmGroup_IDetAlarm_IDPour ce faire, entrez une parenthèse ouvrante.Une info-bulle apparaît, affichant des informations sur les variables de transfert

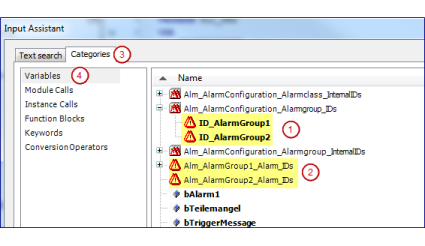

Presse F2
L'assistant de saisie s'ouvre
Sur le Catégories onglet (
), sélectionnez la catégorie Variables (
).
Sélectionnez la variable d'ID de groupe souhaitée (
).La variable est appliquée dans la ligne de programme.
Saisissez une virgule et insérez la variable d’ID d’alarme souhaitée (2) de la même manière qu’à l’étape 7. Saisissez une parenthèse fermante et un point-virgule.
Vous obtenez la ligne de programme suivante :
Alarmmanager.AlarmGlobals.g_AlarmHandler.RaiseEvent(Alm_AlarmConfiguration_Alarmgroup_IDs.ID_AlarmGroup1, Alm_AlarmGroup1_Alarm_IDs.ID_0);

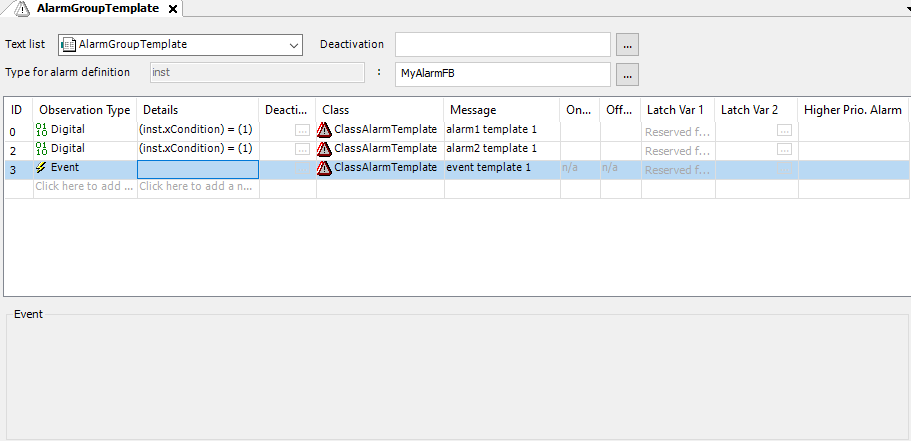

Déclenchement d'événements à partir d'instances de modèles d'alarme
Les événements provenant d'instances d'alarme peuvent être déclenchés en transmettant l'adresse de l'instance à laquelle appartient l'alarme.
Lorsque l'événement est déclenché, la variable de verrouillage qui pointe vers l'instance est automatiquement écrite correctement.
Le IAlarmHandler7 une interface avec les fonctions suivantes est fournie dans le AlarmManager bibliothèque à cet effet.
RaiseEventAlarmInstanceRaiseEventAlarmInstanceByName
MyalarmFB bloc fonctionnel avec RaiseEvent méthode
FUNCTION_BLOCK MyAlarmFB VAR_INPUT xCondition : BOOL; END_VAR
METHOD RaiseEvent : BOOL VAR_INPUT END_VAR
Alarmmanager.AlarmGlobals.g_AlarmHandler.RaiseEventAlarmInstance(THIS, Alm_AlarmGroupTemplate_Alarm_IDs.ID_3);
Programme: PLC_PRG
PROGRAM PLC_PRG
VAR
// Alarm Instances
myInst : MyAlarmFB;
myInst2 : MyAlarmFB;
END_VARAlarmmanager.AlarmGlobals.g_AlarmHandler.RaiseEventAlarmInstance(ADR(myInst), Alm_AlarmGroupTemplate_Alarm_IDs.ID_3); Alarmmanager.AlarmGlobals.g_AlarmHandler.RaiseEventAlarmInstanceByName(ADR(pouInst), Alm_AlarmGroupTemplate2_Alarm_IDs.ID_0, 'AlarmGroupTemplate2');
