Élément : fourche/jointure
La fourche est un pseudo-état pour diviser les transitions en un traitement pseudo-parallèle dans des états orthogonaux. Toutes les transitions qui proviennent d'un fork sont des transitions d'achèvement qui doivent se terminer dans un état orthogonal dans différentes régions d'un état composite. Ces transitions n'ont pas de condition et commutent lorsque les conditions de garde des transitions entrantes sont remplies.
Propriétés
Propriété | Description |
|---|---|
Identifiant | Nom unique de l'élément sélectionné. Il n'est pas affiché dans le diagramme d'états. |
Orientation verticale |
|
Entrée utilisateur
action | La description |
|---|---|
| Un fork avec une transition de complétion est inséré. |
| La longueur de l'élément de fourche est modifiée. |
Exemple

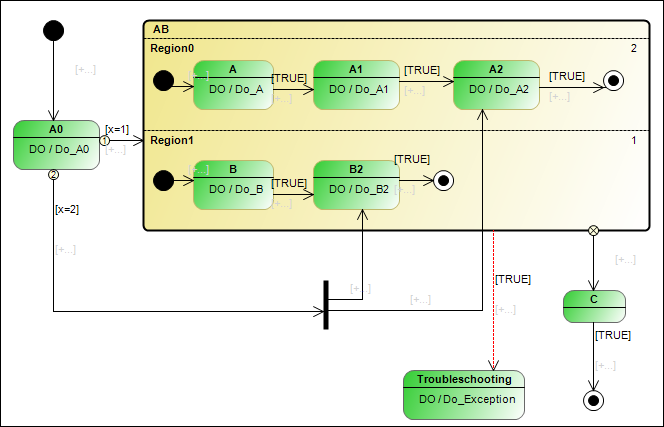

Fourche avec des transitions sortantes qui se terminent par des états orthogonaux :
