Objet : Tracé
Symbole:
Un objet de type Trace est utilisé pour configurer et afficher des données de trace spécifiques à l'application dans un ou plusieurs diagrammes. Lors de l'exécution de l'application, les courbes de valeur des variables de trace, que vous pouvez surveiller dans l'éditeur de trace dans CODESYS pendant ce temps, sont enregistrés sur le contrôleur. Les conditions sont qu'une configuration de Trace a été configurée, transférée au contrôleur et que l'enregistrement de Trace a été lancé. Les données échantillonnées sont transmises au système de développement et affichées dans des graphiques en fonction de la configuration. Vous pouvez parcourir les données lors du traçage.
Pour plus d'informations, voir : Échantillonnage de données avec Trace
Astuce
Si le contrôleur prend en charge un gestionnaire de traces, vous pouvez utiliser le 'DeviceTrace' type d'objet dans le gestionnaire de traces pour accéder à toutes les traces qui s'exécutent sur le contrôleur.

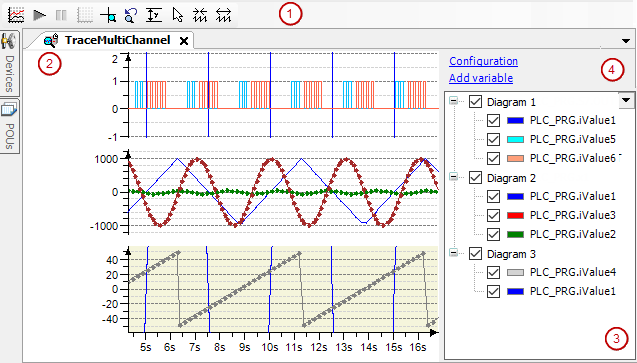

Un double-clic sur l'objet trace ouvre l'éditeur de trace. La barre d'outils correspondante contient les commandes de trace les plus importantes. La liste des variables de trace affiche la variable dont la courbe de valeur est enregistrée.
(1) : Barre d'outils de l'éditeur de trace
(2) : Éditeur de traces
(3) : Liste des variables de suivi
(4) : Liens pour la configuration de la trace
Configuration
Ajouter une variable
Barre d'outils de l'éditeur de trace
Éditeur de traces
Au moment de l'exécution de l'application, la mémoire tampon du système d'exécution du composant de trace est remplie avec les échantillons enregistrés. Les données sont transmises au système de développement et stockées dans sa mémoire tampon de l'éditeur de trace. L'éditeur de trace accède à ces données et les affiche sous forme de graphique dans le temps. Lorsque vous fermez l'éditeur de trace, le tampon de l'éditeur de trace est à nouveau libéré.
Pour plus d'informations, consultez : Contrôler l'échantillonnage des données
Utilisez les commandes de menu pour contrôler la trace. De plus, vous pouvez utiliser les commandes de menu, les raccourcis clavier et la souris pour naviguer dans les données.
Pour plus d'informations, consultez : Navigation dans les données de trace
Liste des variables de suivi
La liste des variables de trace fournit une vue d'ensemble de la configuration de trace actuelle. Dans la liste, tous les diagrammes avec les variables de trace respectives sont affichés dans un tableau. Lorsque vous double-cliquez sur une variable de trace, la Configuration du suivi La boîte de dialogue s'ouvre également avec les paramètres de variable.
 | La zone de liste s'ouvre au moyen de la Masquer les chemins d'instance commander. |
Masquer les chemins d'instance | Affichage du nom de la variable dans la liste
Exemple: |
Affichage tabulaire des graphiques | |
Nom | Liste des graphiques avec les variables respectives
Lorsque vous sélectionnez un Graphique <n> dans le tableau, le graphe correspondant est également sélectionné sous l'éditeur. Cela fonctionne aussi dans l'autre sens. |
Curseur <n> | Valeur Y à la position du curseur |
Delta | Delta de la valeur Y de Curseur 2 pour Curseur 1 |
Multisélection | Avec la multisélection, vous pouvez utiliser les touches du pavé numérique * et / pour développer et réduire les graphiques sélectionnés. |
Astuce
Vous pouvez faire glisser les graphiques et les variables pour les trier ou les déplacer vers d'autres graphiques. Quand le Ctrl est enfoncée, la variable est copiée. Ceci est également possible en mode en ligne.
Ajouter une variable | Ajoute une nouvelle variable de trace et ouvre le Configuration du suivi boîte de dialogue avec ses paramètres variables Sélectionnez une variable dans le champ de saisie du Variable réglage pour tracer sa courbe de valeur. |
Visible | Bascule la visibilité du graphique (courbe de valeur ou variable de trace) dans les diagrammes correspondants :
Lorsque plusieurs graphiques ou variables sont sélectionnés dans la liste des variables de trace par multisélection, la visibilité peut être basculée pour ces graphiques. |
Mode d'affichage | Ouvre le Configuration du suivi dialogue Sélectionnez un élément de configuration dans le Enregistrement de suivi arborescence ou Présentation (Schémas). |
Configuration | Ouvre le Configuration du suivi dialogue le Paramètres variables sont affichés sur le côté droit. |
Naviguer dans le diagramme de trace
Entrée utilisateur avec la souris | Symbole du curseur de la souris pendant la saisie de l'utilisateur | Effet |
|---|---|---|
Faites glisser le graphique le long de l'axe X. |  | Fait défiler les graphiques de trace de tous les graphiques en même temps le long de l'axe du temps (axe X) |
Maintenez la Ctrl et faites glisser les graphiques le long de l'axe Y. |  | Fait défiler les graphiques de trace des graphiques sélectionnés le long de l'axe Y |
Faites rouler la molette de la souris vers l'arrière. | Compresse l'axe du temps (comme le | |
Faites rouler la molette de la souris vers l'avant. | Étire l'axe du temps (comme le | |
Appuyez et maintenez enfoncé le Ctrl touche et faites tourner la molette de la souris vers l'arrière. | Compresse l'axe Y | |
Appuyez et maintenez enfoncé le Ctrl touche et faites rouler la molette de la souris vers l'avant. | Étire l'axe Y | |
Condition : un ou deux curseurs de tracé sont activés. Faites glisser le triangle d'un curseur de tracé vers une autre position le long de l'axe du temps. |  | Actualise les valeurs Y dans la liste des variables de trace en même temps
|
Exigence: Zoom souris est activé ( Étirez un rectangle. |  | Zoome les graphiques de trace de tous les graphiques sur le rectangle |
Raccourci clavier | Effet |
|---|---|
Condition préalable : aucun mode curseur trace n'est activé. Flèche gauche Flèche vers la droite | Fait défiler les graphiques de trace de tous les graphiques en même temps le long de l'axe du temps |
Flèche vers le haut Flèche vers le bas | Fait défiler les graphiques de trace des graphiques sélectionnés le long de l'axe Y |
Condition : un ou deux curseurs de tracé sont activés. Autre+Flèche gauche Autre+Flèche vers la droite | Fait défiler les graphiques de trace de tous les graphiques en même temps le long de l'axe du temps |
- | Compresse l'axe du temps (comme le |
+ | Étire l'axe X (comme le |
Ctrl+- | Compresse l'axe Y du graphique sélectionné |
Ctrl++ | Étire l'axe Y du graphique sélectionné |
Languette | Sélectionne le graphique inférieur suivant |
Condition : un ou deux curseurs de tracé sont activés. Flèche gauche Flèche vers la droite | Déplace le curseur de trace noir |
Condition : deux curseurs de trace sont activés. Changement+Flèche gauche Changement+Flèche vers la droite | Déplace le curseur de trace gris |
