Commande : Afficher les métriques standard
Symbole:
Fonction: La commande démarre l'analyse du code statique pour l'application active. Les métriques par défaut pour tous les blocs de programmation sont ensuite calculées et affichées dans un tableau sur le Métriques standards languette.
Appel: Construire → Analyse statique menu
Pour plus d'informations, voir :
Onglet : Métriques standard
 |
Astuce
Dans le Paramètres d'analyse statique : Métriques , vous pouvez modifier la configuration des métriques. Vous pouvez désactiver le calcul d'une métrique. Et vous pouvez définir des valeurs limites pour des métriques spécifiques.
Note
Si une valeur se situe en dehors des limites supérieure et inférieure configurées, le champ du tableau est surligné en rouge.
Les commandes suivantes sont fournies dans le menu contextuel du tableau :
Calculer | Met à jour les valeurs |
Copier le tableau | Copie le tableau dans le presse-papiers Le séparateur est une tabulation. |
Imprimer le tableau | Ouvre la boîte de dialogue par défaut pour configurer le travail d'impression |
Exporter le tableau | Exporte le tableau vers un fichier CSV Le séparateur est un point-virgule. |
Diagramme de Kiviat | Condition : Au moins trois métriques sont activées et ont des limites supérieures et inférieures définies. Représente les métriques du bloc fonctionnel sélectionné sous forme de graphique radar. Cela visualise la qualité du code POU par rapport à une norme donnée. Chaque métrique est représentée dans un cercle sous la forme d'un axe qui, partant du centre (valeur 0), s'étend vers l'extérieur à travers trois zones annulaires du cercle. La zone de l'anneau intérieur représente la plage de valeurs en dessous de la limite inférieure définie pour la métrique, celle extérieure au-dessus de la limite supérieure. Les axes des métriques affectées sont uniformément répartis sur le cercle. Les valeurs actuelles des métriques individuelles sur leurs axes sont reliées par des lignes et, idéalement, la ligne globale se situe dans la zone du cercle central. |
Configurer | Ouvre le tableau pour sélectionner les métriques souhaitées Cela correspond au tableau dans les paramètres du projet. |
Ouvrir le POE | Ouvre l'éditeur avec le POU |

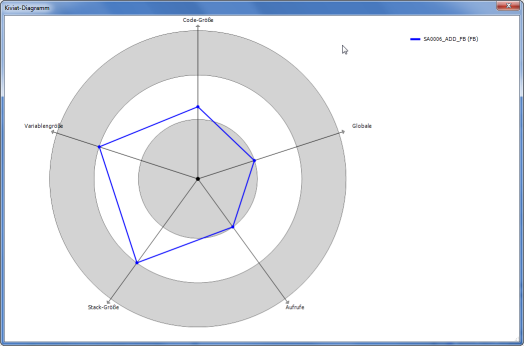

Exemple de graphique de Kiviat pour 5 métriques
Le nom de la métrique est en bout d'axe, le nom du module est en haut à droite.
