Éditeur tabulaire

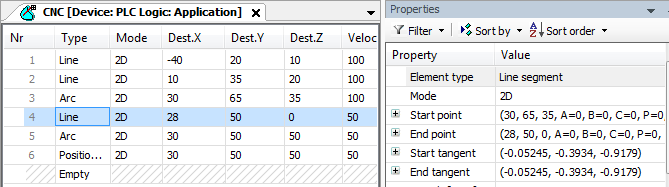

Dans l'éditeur tabulaire, les commandes de chemin sont répertoriées dans un tableau. Sur le Éditeur tabulaire onglet, dans le Paramètres CNC, vous pouvez personnaliser les colonnes de ce tableau. Les Paramètres CNC se trouvent en tant qu'objet dans l'arborescence des appareils.
Par défaut, les propriétés de l'élément de chemin sélectionné sont affichées sur le côté droit du tableau. Ceux-ci ne peuvent pas être modifiés ici.
Lorsque vous sélectionnez une ligne, la trajectoire de mouvement respective est dessinée dans l'éditeur graphique. Le type d'élément détermine quelles propriétés spécifiques d'un élément de chemin peuvent être modifiées. Les paramètres non modifiables sont ombrés. En appuyant sur le F6 La touche bascule le focus sur l'éditeur graphique et inversement.

Pour un aperçu des éléments supportés par cet éditeur, voir le chapitre "Objet programme CNC".
Pour plus d'informations, consultez : Programmation d'un chemin dans l'éditeur tabulaire et Éditeur graphique
