Editeur pour DIN 66025

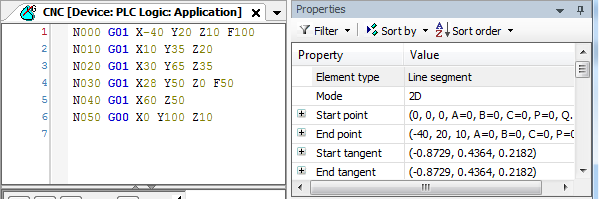

Dans cet éditeur, vous spécifiez les éléments de trajectoire en tant que programme CNC selon DIN 66025. Par défaut, les propriétés de l'élément de trajectoire sélectionné sont affichées sur le côté droit. Cependant, ils ne peuvent pas y être modifiés.
Lorsque vous sélectionnez une ligne, la trajectoire de mouvement respective est dessinée dans l'éditeur graphique. En appuyant sur le F6 La touche bascule le focus sur l'éditeur graphique et inversement.
Pour un aperçu des éléments supportés par cet éditeur, voir le chapitre "Objet programme CNC".
Important
Notez que les références des variables globales sont évaluées dans le module décodeur lorsque l'interpréteur traite les blocs. Cela peut se produire quelques cycles à l'avance avant que l'objet ne se déplace.
Pour plus d'informations, consultez : Programmation d'un chemin selon DIN 66025 et Paramètres CNC
