Onglet : Mise à l'échelle/Mappage

Sur cet onglet, vous pouvez définir la relation entre les unités techniques (par exemple, millimètres ou degrés) et les unités d'entraînement (incréments). En fonction de la description de l'appareil, les options de réglage s'affichent de manière simplifiée (paramètre bHiresMode = TRUE), et/ou une mise à l'échelle pour les moteurs linéaires peut également être possible (paramètre IsLinearMotor = TRUE). Si nécessaire, vous pouvez également influencer le mappage des objets entraînement transmis cycliquement aux variables CEI.

Tableau 11. Type de moteur

Rotatif

standard icon: Les paramètres dans Mise à l'échelle s'appliquent aux moteurs rotatifs.

Linéaire

standard icon: Les paramètres dans Mise à l'échelle s'appliquent aux moteurs linéaires. (Configuration simplifiée sans engrenages et tours de moteur)



Tableau 12. Mise à l'échelle

Inverser le sens

standard icon: Le sens de rotation est inversé. Le moteur obtient les valeurs spécifiées avec des signes opposés.

Précision (chiffres décimaux)

Condition : La description de l'appareil indique une boîte de dialogue de configuration simplifiée (paramètre bHiresMode = TRUE). Dans ce cas, les paramètres cachés obtiennent la valeur par défaut de 1.

Nombre de décimales pour les unités utilisateur des incréments à mettre à l'échelle et à transférer. Par exemple, 3 correspond à une précision de 103.

incréments <=> tours moteur

Nombre d'incréments correspondant à un nombre donné de tours moteur. Vous pouvez voir le paramètre sur le Configuration onglet de l'éditeur d'appareils.

le moteur tourne <=> la sortie de l'engrenage tourne

Nombre de tours du moteur correspondant à un nombre donné de tours de sortie de l'engrenage.

la sortie de l'engrenage tourne <=> unités dans l'application

Nombre de tours de sortie d'engrenage correspondant à une unité dans l'application.

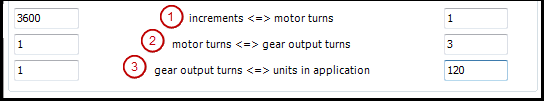

Exemple 4. Exemple de configuration complète

Dans l'exemple de configuration, un variateur qui a 3600 incréments pour un tour de moteur est mis à l'échelle de sorte que les unités techniques de l'application soient des degrés angulaires droits.



Tableau 13. Cartographie

Remarque : ces paramètres ne sont pas disponibles pour Drive_PosControl.

Cartographie automatique

standard icon: Les paramètres CEI qui affectent le variateur sont automatiquement mappés sur les entrées et sorties correspondantes de l'appareil. Après désactivation de l'option, la cartographie peut être éditée manuellement. Pour ce faire, modifiez l'adresse ou le type des entrées et sorties dans la liste de paramètres affichée qui a été créée conformément au fichier de description de l'appareil.
