Onglet : Général

Tableau 6. Type d'axe et paramètres

Type d'axe

Mode virtuel

standard icon: Le lecteur est remplacé par une simulation similaire à une unité d'entraînement virtuelle. Lorsqu'il existe un entraînement couplé, cela n'a aucun effet sur le périphérique de bus de terrain. Ils fonctionnent normalement sans envoyer ni recevoir de messages depuis ou vers un appareil physique.

Remarque : Vous pouvez également définir et réinitialiser un mode virtuel d'un variateur en code CEI à l'aide de la SMC3_ReinitDrive bloc fonctionnel.

Modulo

_cds_icon_radiobutton_activated.png: L'entraînement tourne sans fin sans limiter la plage de déplacement (exemple : entraînement par courroie).

Valeur modulo [u]: Valeur d'un cycle (période modulo)

La valeur est enregistrée dans le fPositionPeriod paramètre de la AXIS_REF_SM3 bloc fonctionnel.

Remarque : si vous sélectionnez le Modulo type de lecteur, puis le produit fPositionPeriod * dwRatioTechUnitsDenom doit être un entier.

Fini

_cds_icon_radiobutton_activated.png: Le variateur a une zone de travail fixe (exemple : un variateur linéaire).

Fins de course logiciels

Activé standard icon: Les valeurs de position sont limitées par la limite inférieure Négatif et une limite supérieure Positif.

  • Négatif: Champ de saisie pour la valeur limite négative

  • Positif: Champ de saisie pour la valeur limite positive

Type de moteur

Rotary

_cds_icon_radiobutton_activated.png: les paramètres de Dimensionnement s'appliquent aux moteurs rotatifs.

Linéaire

_cds_icon_radiobutton_activated.png: les paramètres de Dimensionnement s'appliquent aux moteurs linéaires. (Configuration simplifiée sans engrenages ni tours de moteur)

Type de rampe de vélocité

Définit le profil de vitesse pour les modules monoaxes et maître/esclave générateurs de mouvements :

Remarque : les types de rampes Pins² et Quadratique (lisse) ne sont pas pris en charge pour la robotique.

Trapèze

_cds_icon_radiobutton_activated.png: Profil de vitesse trapézoïdal (avec accélération constante dans chaque segment)

Pins²

_cds_icon_radiobutton_activated.png: Un profil de vitesse tel que défini par la fonction sin² (avec une courbe d'accélération constante).

Quadratique

_cds_icon_radiobutton_activated.png: Profil d'accélération en forme trapézoïdale avec limitation des secousses

Quadratique (lisse)

_cds_icon_radiobutton_activated.png: Comme Quadratique mais génère un profil de secousse sans sauts.

Identification

IDENTIFIANT

Identifiant entier. Doit être unique pour chaque lecteur. Par exemple, cet identifiant est utilisé dans le journal du PLC afin d'identifier le variateur en cas d'erreur.

Temps mort

Cycles

Le temps mort par cycles entre fActPosition et le fSetPosition au début de ce cycle

Limites dynamiques

Les valeurs limites des POU PLCopen Part 4 sont prises en compte. De plus, ils sont utilisés par les POU des bibliothèques sous le nom SMC_ControlAxisBy* pour détecter les sauts.

Vélocité [u/s]

Valeur limite de la vitesse, de l'accélération, de la décélération et de la secousse

Accélération [u/s²]

Décélération [u/s²]

Secousse [u/s³]



Tableau 7. Supervision et réaction aux erreurs

Limites logicielles

Activé

standard icon: les valeurs de position sont limitées par la limite inférieure Négatif et une limite supérieure Positif.

  • Négatif: Champ de saisie pour la valeur limite négative

  • Positif: Champ de saisie pour la valeur limite positive

Réaction à une erreur logicielle

. Causes d'une erreur logicielle
  • Atteindre un interrupteur de limite logiciel

  • Dépassement du décalage logiciel maximal autorisé

  • Pour les axes finis : trop de débordements de 32 bits

  • MC_Power.bRegulatorOn = FALSE lors d'un mouvement actif (erreur : SMC_FB_ACTIVE_AXIS_DISABLED)

  • Bloc de fonctions de mouvement avec Busy=TRUE non appelé (erreur : SMC_FB_WASNT_CALLED_DURING_MOTION)

Pour la réaction à une erreur logicielle, Décélération, le Max., et la décélération des limites dynamiques sont prises en compte. Une décélération est également calculée à partir de la distance maximale. La plus élevée de ces valeurs de décélération est utilisée pour la rampe d'erreur

Décélération [u/s²]:

Décélération de la rampe d'erreur

Distance maximale [u]

Facultatif

Le lecteur doit s'être arrêté à cette distance après qu'une erreur se soit produite.

Supervision du décalage de position

Réponse du système à un décalage détecté.

Un décalage est détecté lorsque la différence entre la position réglée et la position réelle compensée dépasse la limite de décalage. La position réelle extrapolée est calculée selon la formule suivante :

extrapolated actual position := actual position + actual velocity * cycle time * Axis.fSetActTimeLagCycles

Cette valeur est la position réelle de l'axe compensée par le temps mort.

Remarque : Si vous surveillez le décalage, vous devez déterminer et saisir le temps mort. Pour une description, reportez-vous au chapitre suivant : Valeurs réelles, valeurs définies et temps mort.

Remarque : la surveillance du décalage n'est pas disponible pour les lecteurs virtuels.

Désactivé

Pas de réponse

La surveillance du décalage est désactivée.

Désactiver le lecteur

Le bRegulatorOn bit est obligé de FALSE (comparer avec MC_Power input) qui force d'abord la décélération du variateur puis sa désactivation (en fonction de la mise en œuvre du variateur).

Effectuez un arrêt rapide

Le bDriveStart bit est obligé de FALSE (comparer avec MC_Power entrée) qui force le variateur à effectuer un arrêt rapide.

Restez activé

Le variateur reste allumé, mais tous les mouvements de course sont interrompus brusquement.

Limite de décalage:

Surveillance du décalage dans le contrôleur

Une surveillance indépendante peut également exister dans le lecteur, mais elle n'est pas configurée dans cette boîte de dialogue.



Pour plus d'informations, consultez : Détermination du temps mort du système

Exemple 3. Exemple

Les images suivantes illustrent l'effet des différents types de rampes. La position est dessinée en vert, la vitesse en bleu et l'accélération en rouge.

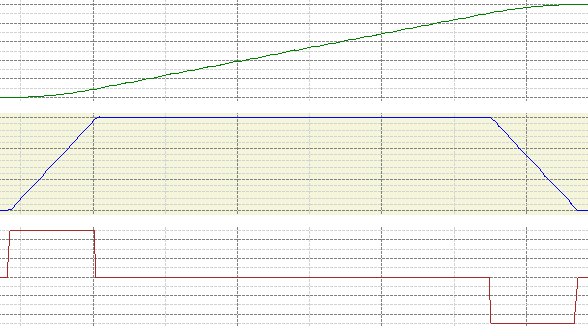

trapèze

La vitesse est partiellement linéaire et continue, tandis que l'accélération partiellement constante indique des sauts.

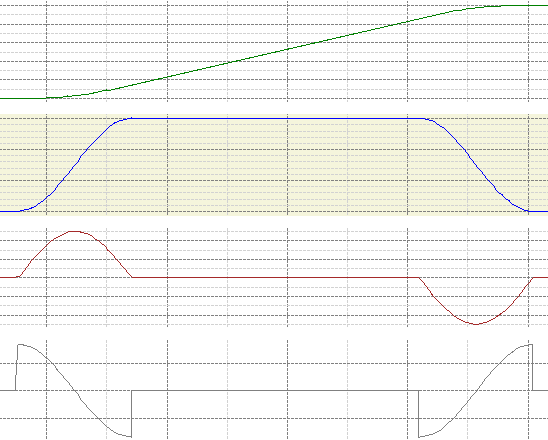

Sin²

Les ruptures du profil de vitesse sont lissées (en utilisant la fonction sin² à la place des lignes) pour réduire les sauts d'accélération.

L'utilisateur ne peut pas limiter l'à-coup pour ce type de rampe. L'à-coup maximum réglé n'a d'effet que si l'accélération n'est pas égale à zéro au début du mouvement et que la rampe de décélération et d'accélération interrompue ne peut pas être poursuivie sans interruption. Ensuite, en tenant compte de la limite d'à-coup, l'accélération est réduite à zéro avant le démarrage du mouvement en cours. Par rapport au profil de vitesse trapézoïdal, la décélération prend plus de temps dans ce cas.

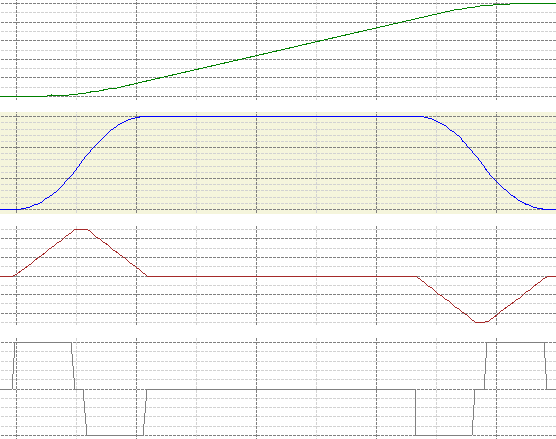

Quadratique

L'accélération est partiellement linéaire et continue et la secousse a des sauts. La vitesse se compose de segments quadratiques et linéaires.

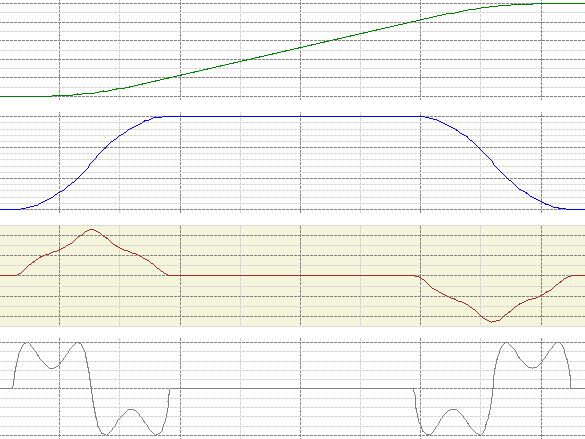

Quadratique (lisse)

Les rampes d'accélération linéaires de type rampe quadratique sont remplacées par une fonction "lisse" avec une valeur de pente nulle en début et en fin. En conséquence, la secousse est également continue.

Remarque : Si un mouvement est interrompu, des interruptions de l'à-coup peuvent se produire.


Pour plus d'informations, voir : Interruption des mouvements
