Commande : Afficher les points d'interpolation

Symbole:

Fonction: La commande active et désactive l'affichage des points d'interpolation.

Appel: CNC menu

Exigence: Un chemin CNC est ouvert dans l'éditeur.

Si l'affichage des points d'interpolation est activé, alors la trajectoire CNC est affichée avec les points d'interpolation.

Le temps de cycle, qui est défini dans la boîte de dialogue des paramètres CNC (Préinterpolation tab), est utilisé pour déterminer les points d'interpolation. De plus, cette fonction détermine si une trajectoire CNC est affichée ou non avec prétraitement dans l'éditeur.

Affichage dans l'éditeur graphique

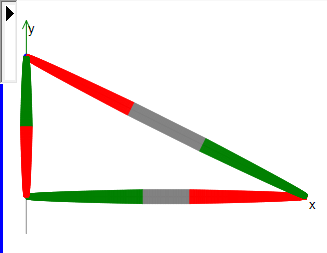

Un point d'interpolation est affiché avec une ligne perpendiculaire à la direction du mouvement. La longueur de la ligne est proportionnelle à la vitesse de trajectoire actuelle. Cela permet une estimation grossière du comportement de la vitesse.

Plus grande distance et longue ligne	Vitesse élevée
Distance plus petite et ligne courte	Faible vitesse
rouge	L'interpolateur est décéléré.
Vert	L'interpolateur est accéléré.
gris	L'interpolateur a une vitesse constante.
