FB_TWOHAND

Description Bloc Fonctionnel

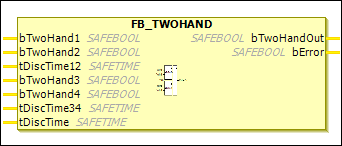

Le FB_TWOHAND Le bloc fonctionnel implémente un circuit bimanuel dans lequel les deux groupes d'entrées doivent être actionnés en même temps afin de commuter la sortie. La sortie ne peut être réinitialisée que si les deux groupes d'entrées ont été réglés sur logique. 0 en même temps.

Un groupe d'entrées peut être configuré comme entrée monocanal, double canal ou double canal avec surveillance du temps de divergence. Il est également possible de définir une surveillance temporelle allant jusqu'à 2500 ms entre les deux groupes d'entrées. Chaque entrée peut être configurée à la fois comme contact normalement fermé (NC) et comme contact normalement ouvert (NO) à l'aide du Négation commande.

Si bTwoHand2 et tDiscTime12 sont supprimés, alors bTwohand1 est utilisée comme entrée à 1 canal. Ce principe de fonctionnement s'applique également à la deuxième paire d'entrées.

Tableau 30. VAR_INPUT

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`bTwoHand1`	`SAFEBOOL`	`FALSE`	1er canal d'entrée : Le Négation La commande peut être utilisée pour spécifier si un contact normalement fermé (l'état sûr est demandé pour le logique 0) ou un contact normalement ouvert (l'état sûr est demandé pour le logique 1) est lié à cette entrée.
`bTwoHand2`	`SAFEBOOL`	`FALSE`	2ème canal d'entrée : Même comportement que `bTwoHand1`. Si le temps de discordance n'est pas égal à 0, alors les 1ère et 2ème voies d'entrée sont considérées comme le premier groupe d'entrée et le temps de discordance entre les deux voies est surveillé si l'une des deux voies d'entrée demande l'état sûr.
`tDiscTime12`	`SAFETIME`	`TIME#0ms`	Temps de divergence pour la surveillance temporelle des canaux 1 et 2
`bTwoHand3`	`SAFEBOOL`	`FALSE`	3ème canal d'entrée ou 1er canal d'entrée du 2ème groupe d'entrée. Sinon correspond à `bTwoHand1`.
`bTwoHand4`	`SAFEBOOL`	`FALSE`	4ème canal d'entrée ou 2ème canal d'entrée du 2ème groupe d'entrée. Sinon correspond à `bTwoHand2`.
`tDiscTime34`	`SAFETIME`	`TIME#0ms`	Temps de divergence pour la surveillance temporelle des canaux 3 et 4
`tDiscTime`	`SAFETIME`	`TIME#0ms`	Temps de divergence pour la surveillance temporelle des deux groupes d'entrée

Tableau 31. VAR_OUTPUT

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`bTwoHandOut`	`SAFEBOOL`	`FALSE`	Canal de sortie. L'état sûr correspond à la logique `0`.
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: La surveillance du temps de divergence d'un groupe d'entrées à 2 canaux a détecté une erreur. L'erreur doit être acquittée via le `ERR_ACK` saisie de l'associé TwinSAFE groupe. `FALSE`: Aucune erreur n'a été détectée.

Nom

Type de données

Valeur initiale

Description, valeurs des paramètres

bTwoHandOut

SAFEBOOL

FALSE

Canal de sortie. L'état sûr correspond à la logique 0.

bError

SAFEBOOL

FALSE

TRUE: La surveillance du temps de divergence d'un groupe d'entrées à 2 canaux a détecté une erreur. L'erreur doit être acquittée via le ERR_ACK saisie de l'associé TwinSAFE groupe.

FALSE: Aucune erreur n'a été détectée.
