FB_LOADSENSING

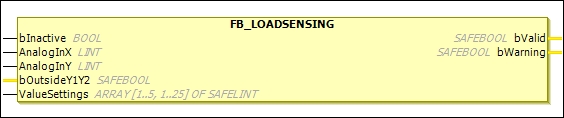

Description Bloc Fonctionnel
Le FB_LOADSENSING bloc fonctionnel est utilisé pour vérifier le AnalogInX et AnalogInY entrées pour savoir si le AnalogInY valeurs au AnalogInX la position se situe dans une plage spécifique. Il y a un (niveau d'avertissement) et un (niveau de coupure) pour le AnalogInY valeurs dans le tableau.

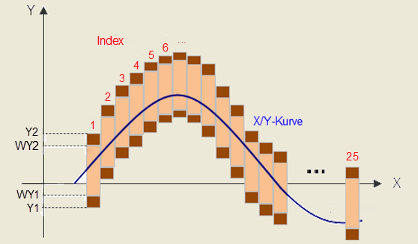

Si bInactive=FALSE, alors l'indice le plus grand est déterminé dont la valeur X correspondante est toujours inférieure à la AnalogInX saisir. Ensuite, une vérification est effectuée pour savoir si le AnalogInY l'entrée se trouve dans le niveau de coupure correspondant (Y1, Y2) ou dans le niveau d'avertissement (WY1, WY2). Si la valeur se situe dans le niveau de coupure, alors le bValid la sortie est définie. Si la valeur est comprise entre les valeurs Y1 et WY1 ou Y2 et WY2, puis le bWarning la sortie est également définie. Il peut y avoir jusqu'à 25 indices.
Le chèque peut être contre-passé au moyen du bOutsideY1Y2 entrée afin que les valeurs en dehors de Y1 et Y2 sont valides et les bValid la sortie est définie. Dans ce cas, le niveau d'avertissement doit être supérieur au niveau de coupure.
ES6900
Le FB_LOADSENSING Le bloc fonctionnel n’est pas pris en charge par le EL6900.
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| Entrée pour désactiver le FB |
|
|
| Valeur X analogique Types de données autorisés : |
|
|
| Valeur Y analogique Types de données autorisés : |
|
|
| Les données du tableau de valeurs sont vérifiées selon les formules suivantes :
|
| Valeurs pour
Si les valeurs pour |
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
|
|
|
|
|
|
