FB_EDM
Description Bloc Fonctionnel

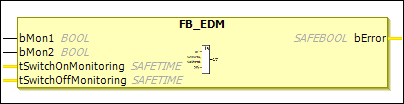

Le FB_EDM (Moniteur de périphérique externe) le bloc fonctionnel surveille le bMon1 et bMon2 signaux au fil du temps. La surveillance de l'allumage et de l'extinction peut être configurée. Dans l'état par défaut, les deux moniteurs sont inactifs.
Dans le cas de la surveillance de l'enclenchement, il est vérifié si le bMon2 Le signal est mis à 0 dans le temps spécifié (maximum 10 000 ms) lors d'un changement de bMon1 signal de 0 à 1.
Dans le cas de la surveillance de l'arrêt, il est vérifié si le bMon2 Le signal est mis à 1 dans le temps spécifié (maximum 10 000 ms) lors d'un changement de bMon1 signal de 1 à 0.
Le bError La sortie du bloc fonctionnel est activée si le temps de surveillance défini est dépassé. Celui-ci peut ensuite être réinitialisé via le ErrAck signal du TwinSAFE groupe.
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| 1ère entrée Le Négation La commande peut être utilisée pour définir si l’entrée est un contact normalement fermé ou normalement ouvert. |
|
|
| 2ème entrée Entrée, qui doit adopter la valeur opposée à l'entrée 1 dans les délais fixés. |
|
|
| Temporisation à l'enclenchement |
|
|
| Temporisation à l'arrêt |
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
|
|
