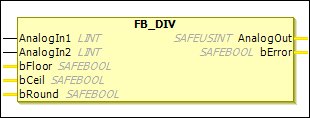

FB_DIV
Description Bloc Fonctionnel
Le FB_DIV bloc fonctionnel est utilisé pour diviser le AnalogIn1 saisie par le AnalogIn2 saisir et transmettre le résultat au AnalogOut sortir.
Si l'entrée AnalogIn2 = 0, puis le AnalogOut la sortie est réglée sur 0. Dans ce cas, aucune erreur n'est émise.
Si un débordement ou un sous-débordement se produit pendant la division, alors le ERROR l’état est entré. Puis le AnalogOut la sortie est mise à 0 et le bError la sortie est réglée sur 1.
Le bFloor, bCeil, et bRound les entrées peuvent être utilisées pour spécifier la méthode d’arrondi à appliquer.
EL6900
Le FB_DIV Le bloc fonctionnel n’est pas pris en charge par le EL6900.
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| 1er signal d'entrée analogique pour la division Types de données autorisés : |
|
|
| 2ème signal d'entrée analogique pour division Types de données autorisés : |
|
|
| Méthode d'arrondi : Les décimales sont tronquées. Seule une valeur constante est autorisée (pas de variable) Un seul des |
|
|
| Méthode d'arrondi : le résultat entier le plus grand suivant est renvoyé. Seule une valeur constante est autorisée (pas de variable) Un seul des |
|
|
| Méthode d'arrondi : Arrondi à partir de zéro (par exemple, 2,5 est arrondi à 3). Seule une valeur constante est autorisée (pas de variable) Un seul des |
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| Sortie analogique avec le quotient Types de données autorisés : |
|
|
|
|
