Manipulation de l'automate de sécurité composé
Étant donné que l'automate de sécurité composé consiste en une relation structurée entre plusieurs contrôleurs de sécurité et des contrôleurs standard, une gestion spéciale est requise pour certains cas d'utilisation standard :
Premières étapes pour créer un nouveau projet
Mise à jour de l'appareil
Balayage des appareils / communication avec les automates
Astuce
Consultez également la documentation OEM du fabricant de l'appareil pour des notes sur la manipulation spéciale ou les exigences de l'automate de sécurité composé du fabricant particulier.
Premières étapes pour créer un nouveau projet
Le défaut CODESYS l'assistant de création d'un projet standard ne prend pas en charge la création automatique d'un automate de sécurité composé CODESYS projet. Par conséquent, les premières étapes sont les suivantes :
Créer un vide CODESYS projet.
Dans le Dispositifs vue, ajoutez un nouveau périphérique : cliquez avec le bouton droit sur le nœud racine et cliquez sur Ajouter un appareil dans le menu contextuel.
Dans le Ajouter un appareil boîte de dialogue, sélectionnez l'appareil approprié pour l'automate de sécurité composé et cliquez sur Ajouter un appareil confirmer.

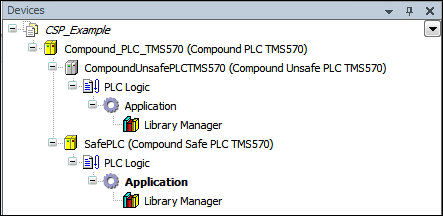

L'automate de sécurité composé s'affiche dans Dispositifs voir, par exemple :
Mise à jour de l'appareil
L'automate de sécurité composé peut être composé de plusieurs dispositifs (voir la figure ci-dessus). Par conséquent, si vous souhaitez mettre à jour toutes les parties de l'automate de sécurité composé, utilisez le Mettre à jour l'appareil commande sur chacun des appareils concernés. Voir les étapes recommandées comme suit :
Installez toutes les descriptions d'appareils fournies par l'OEM que vous souhaitez mettre à jour et qui font partie de l'automate Compound Safety.
Mettez à jour l'équipement de l'automate racine.
Mettez à jour tous les appareils sous l'automate racine.
Recherche d'appareils / communication
Dans l'automate de sécurité composé par défaut, la gestion de la scrutation des appareils et de la communication diffère légèrement de celle d'un automate standard.
Balayage d'appareil pour un automate de sécurité composé
L'automate de sécurité composé a un automate racine, et seul cet automate est capable et responsable d'effectuer la scrutation des dispositifs. Pour scruter l'automate de sécurité composé, utilisez le Paramètres de communication de l'automate racine (similaire à un standard CODESYS automate).
REMARQUE : Dans les sous-appareils, il n'y a pas Paramètres de communication languette.
Si la recherche d'appareils a réussi et qu'un "chemin actif" est défini pour l'automate racine, un message s'affiche dans le messages qui confirme que les paramètres de communication des sous-appareils ont été automatiquement définis en arrière-plan.
Connexion à l'automate
Les sous-équipements d'un automate Compound Safety sont des automates indépendants, sauf en ce qui concerne les paramètres de communication ou les EVL ou EVC.
Cela signifie que les services en ligne tels que "télécharger l'application", "démarrer l'application", "entrer en mode débogage", etc. sont spécifiques au sous-appareil sélectionné (par "l'application active").
Exemple : Un téléchargement d'application vers le sous-appareil A est géré uniquement par le sous-appareil A et ainsi de suite. L'application du sous-appareil B n'en est pas affectée.
