Connexion à un contrôleur confirmé
Connexion réseau pour la connexion confirmée
Définissez le chemin actif vers le périphérique souhaité (nom du périphérique) sur le Communication onglet du contrôleur de sécurité. (voir : Onglet : Paramètres de communication) La procédure correspond à la procédure en CODESYS Standard.
Cliquez En ligne → Connexion.

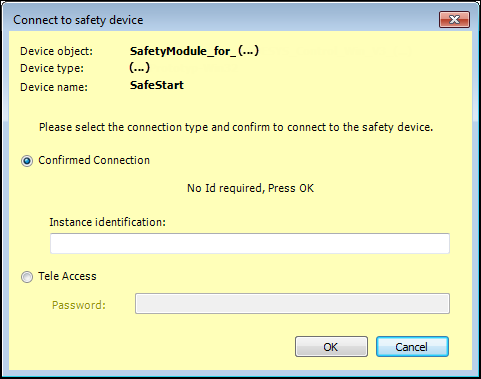

Dans le Se connecter au contrôleur de sécurité dialogue, sélectionnez le Connexion confirmée type de connexion.
Exécutez l'action sur le contrôleur de sécurité comme décrit dans la boîte de dialogue (par exemple, appuyez sur le bouton)
Cliquez sur le D'ACCORD bouton.
Selon qu'aucune application n'est présente sur le contrôleur de sécurité, qu'il s'agit d'une application de démarrage inchangée ou d'une application de démarrage modifiée, les boîtes de dialogue correspondantes s'affichent. Vérifiez les boîtes de dialogue et confirmez-les si nécessaire.
Dans le Autorisation Dans la boîte de dialogue, entrez le mot de passe de l'application de démarrage (mot de passe BA). Le mot de passe d'un nouveau contrôleur est spécifique au système (par exemple, vide).
Confirmation de connexion
La confirmation de connexion peut être effectuée (spécifiquement au système) au moyen d'une action sur l'appareil ou en saisissant un ID d'instance de contrôleur unique. Le type de confirmation à exécuter est défini par le contrôleur de sécurité respectif.
La connexion au contrôleur de sécurité s'effectue toujours sous un nom d'utilisateur. Si le développeur n'est pas connecté en tant qu'utilisateur, le nom d'utilisateur actuel du système d'exploitation (Windows) est utilisé.
Action sur le contrôleur de sécurité
Saisie de l'ID d'instance du contrôleur
Variante 1 : Action sur le contrôleur de sécurité
Le développeur est sollicité dans le Se connecter au contrôleur de sécurité dialogue (Connexion réseau pour la connexion confirmée) pour confirmer la connexion par une action sur le contrôleur de sécurité (par exemple l'actionnement d'un bouton-poussoir sur le contrôleur de sécurité). Aucune connexion en ligne ne peut être établie avec le contrôleur de sécurité sans action sur le contrôleur de sécurité.
Si le développeur ne confirme pas dans le délai d'attente spécifique au système, la boîte de dialogue correspondante s'ouvre à nouveau et le développeur peut répéter l'action sur le contrôleur de sécurité.
Variante 2 : ID d'instance du contrôleur
La connexion au contrôleur doit être confirmée en saisissant l'ID d'instance du contrôleur (Identification de l'instance) pour ce contrôleur dans le Se connecter au contrôleur de sécurité dialogue. Si l'identification est rejetée par le contrôleur, la boîte de dialogue est à nouveau ouverte et le développeur peut répéter la saisie de l'ID d'instance du contrôleur.
L'ID d'instance du contrôleur est spécifié de manière unique pour le contrôleur (par exemple, le numéro de série) et ne peut pas être modifié par l'utilisateur.
Changement d'utilisateur dans le CODESYS projet
Copie de la CODESYS projet sur un autre ordinateur
Changement de l'instance du contrôleur (nœud auquel la connexion doit être établie) dans le CODESYS projet
Important
Si plusieurs contrôleurs de sécurité sont en mode en ligne dans des projets comportant plusieurs contrôleurs de sécurité, une boîte de dialogue s'affiche avant l'exécution des commandes en ligne pour demander à quel contrôleur la commande doit s'appliquer. L'utilisateur doit vérifier le nom de l'appareil affiché en le comparant à ce qui est attendu et en annulant la commande en ligne si une erreur se produit.
