Objet : Module F-Device (dans l'application de sécurité)
Astuce
Pour une description exacte des E/S logiques de F-Device modules, voir Éditeur de périphériques d'E/S logiques.
Onglet : Configuration sécurisée
Dans le cas des modules F-Device, le PROFIsafe L'adresse du module F est définie dans cet onglet. Elle se compose de deux paramètres d'adresse Source Address et Destination AddressLe manuel d'utilisation doit être respecté lors de l'attribution des adresses.

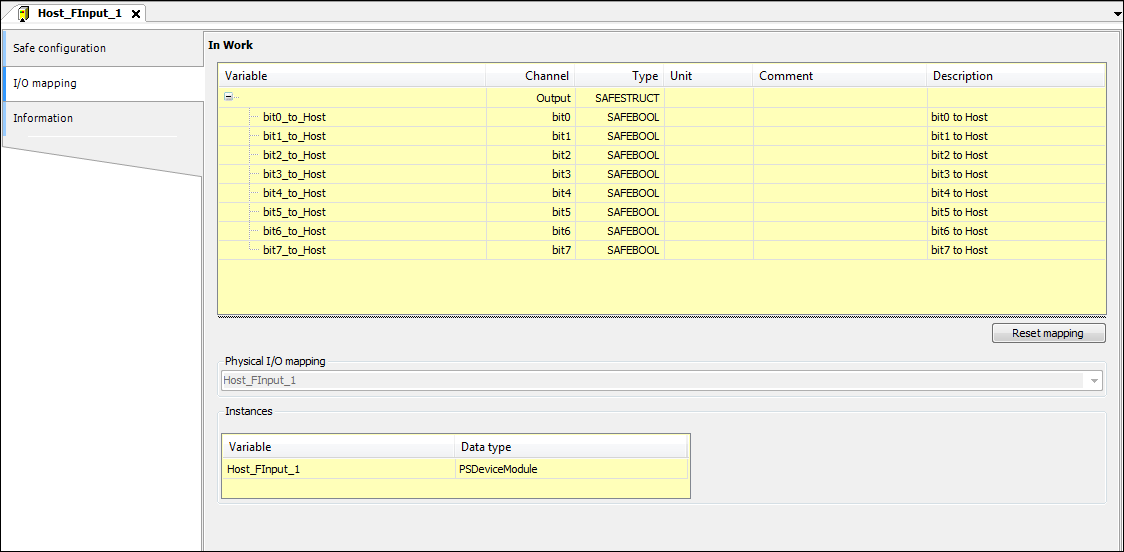

Onglet : Mappage des E/S
Chaque F-Device le module dispose de canaux d'entrée et/ou de sortie sécurisés sur lesquels l'application peut échanger des signaux sécurisés avec le F-Host (PROFIsafe contrôleur maître). L'utilisateur peut lier les canaux sur le Mappage des E/S onglet de l'éditeur des entrées/sorties logiques vers les variables de l'application IEC. Ces entrées et sorties de l' Mappage des E/S Les onglets sont interprétés comme suit : les sorties du F-Host sont des signaux d'entrée vers l'application IEC du PROFIsafe F-Device.
