Onglet : Configuration sécurisée

Les paramètres de configuration spécifiques au bus pour une communication sûre sont répertoriés sur le Configuration sécurisée Onglet de l'éditeur d'appareils pour les E/S logiques. Les paramètres proviennent du fichier de description de l'appareil concerné et sont automatiquement chargés dans l'éditeur lors de l'ajout de l'E/S logique correspondante. Sur certains systèmes de bus, d'autres paramètres spécifiques à l'appareil peuvent être répertoriés ici.

La ligne supérieure () contient les informations de broche de l'application de sécurité, ou Au travail si la version de l'objet s'écarte de la version épinglée, ou si l'application de sécurité n'a pas encore été épinglée.

Dans la zone adjacente () les paramètres sont illustrés sous forme de tableau avec Nom, Valeur, Valeur symbolique, Description, et facultatif Unité.

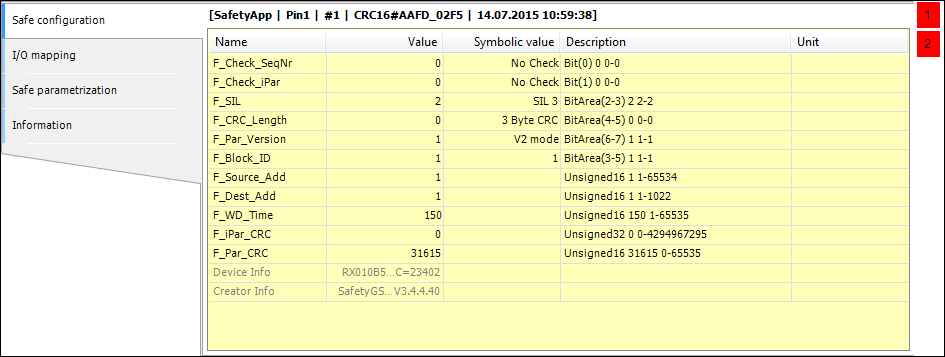

Figure 27. Languette Configuration sécurisée de l'éditeur de périphérique d'une E/S logique

En double-cliquant sur le Valeur d'un champ de paramètre dont la valeur est modifiable, une nouvelle valeur peut être saisie dans le champ. Dans le cas de paramètres à valeur symbolique, un double clic sur le Valeur le champ ouvre une fenêtre de message affichant une explication de la valeur.

Figure 28. Fenêtre de message pour la valeur « 0 » d'un paramètre.

Les paramètres qui ne peuvent pas être modifiés sont représentés par une couleur de police plus claire (dans la figure ci-dessus : Informations sur l'appareil et Informations sur le créateur).

Changer les marqueurs

Si les valeurs des champs de la table des paramètres sont modifiées, ces champs et tous les autres champs modifiés en conséquence sont marqués en rouge. Seul le dernier changement est marqué. Tous les marquages de changement sont supprimés à la fermeture de l'éditeur.
