Missions

Une affectation est un élément FBD qui prend le flux de signal entrant dans un réseau et le stocke dans un opérande (ce qui signifie qu'il l'écrit dans la variable). Une variable est toujours requise pour une affectation. Les affectations ne peuvent être insérées qu'à la sortie d'une boîte.

Une affectation est insérée à l'aide de la Insérer une tâche commande.

Exemples de missions

Figure 45. Exemple : Affectation insérée dans un réseau vide

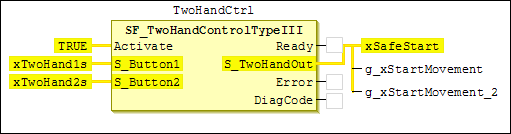

Figure 46. Exemple : Affectation multiple en insérant une nouvelle affectation dans l'affectation existante

Astuce

Lors de l'attribution de non-SAFE valeurs à SAFE variables ou SAFE les entrées, la variable et l'entrée sont marquées en rouge foncé dans l'éditeur.
