FSoEMaster
Astuce
La version du bloc décrite ici correspond à la dernière version du bloc dans le Liste des versions des blocs.
Utilisation de l'instance de bloc fonction (instance de pilote)
Dans l'application, le FSoEMaster-Bloc utilisé pour
Modification des valeurs par défaut
confirmation manuelle des erreurs
Diagnostic de la connexion à un dispositif de sécurité
Pour ce faire, l'instance pertinente du FSoEMaster-Bloquer dans un programme utilisant VAR_EXTERNAL <device name>: FSoEMaster être rendu visible.

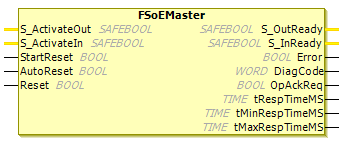

Bloc fonctionnel FSoEMaster
nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| Entrée pour contrôler les sorties
|
|
|
| Entrée pour contrôler les entrées
|
|
|
| Nom FSoE de l'entrée <erreur de démarrage automatique> pour l'acquittement automatique des erreurs au démarrage. Voir Entrée pour l'acquittement automatique des erreurs de démarrage Avis de sécurité Entrée pour l'acquittement automatique des erreurs de démarrage doit être pris en compte. |
|
|
| Nom FSoE de l'entrée <interruption de sortie automatique> pour un accusé de réception automatique après une interruption. Voir Entrée pour acquittement automatique après interruption Avis de sécurité Entrée pour acquittement automatique après interruption doit être pris en compte. |
|
|
| Nom FSoE de l'entrée <Quitter le bord> pour une confirmation manuelle. Voir Entrée sur le front d'acquittement (acquittement manuel) Remarques Entrée sur le front d'acquittement (acquittement manuel) sont à prendre en compte. |
nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| Sortie indiquant que les données de sortie sont valides et sont envoyées au dispositif de sécurité.
Remarque : La sortie devient |
|
|
| Sortie qui indique si les variables d'entrée contiennent des données de processus valides provenant de l'appareil (au lieu de valeurs de remplacement)
|
|
|
| Affichage d'erreur |
|
|
| |
|
|
| Nom FSoE de la sortie <Quitter la demande> pour demander un accusé de réception manuel. Voir Sortie vers la demande d'accusé de réception Sortie vers la demande d'accusé de réception doit être pris en compte |
|
|
| Temps de cycle actuel de l'échange de données (voir ci-dessous Chronométrage) |
|
|
| Valeur minimale du temps de cycle d'échange de données (voir ci-dessous Chronométrage) |
|
|
| Valeur maximale du temps de cycle d'échange de données (voir ci-dessous Chronométrage) |
Chronométrage
Le bloc de construction FSoEMaster fournit trois sorties pour surveiller le temps de traitement des télégrammes. Les sorties sont utilisées pour diagnostiquer la communication FSoE.
Le temps écoulé du temporisateur CEI est utilisé comme temps de transmission mesuré d'un télégramme (Maître->Dispositif de sécurité->Maître). Afin de ne pas fausser les mesures, seules les réponses valables sont prises en compte. Le temps entre deux télégrammes reçus du dispositif de sécurité est mesuré, c'est-à-dire qu'au moins un bit dans le télégramme complet indique un changement.
Le bloc fonction délivre à la fois le courant (tRespTimeMS), le minimum (tMinRespTimeMS) ainsi que le temps de traitement maximum (tMaxRespTimeMS) d'un télégramme.
