Onglet : Paramètres de redondance : Visualisation

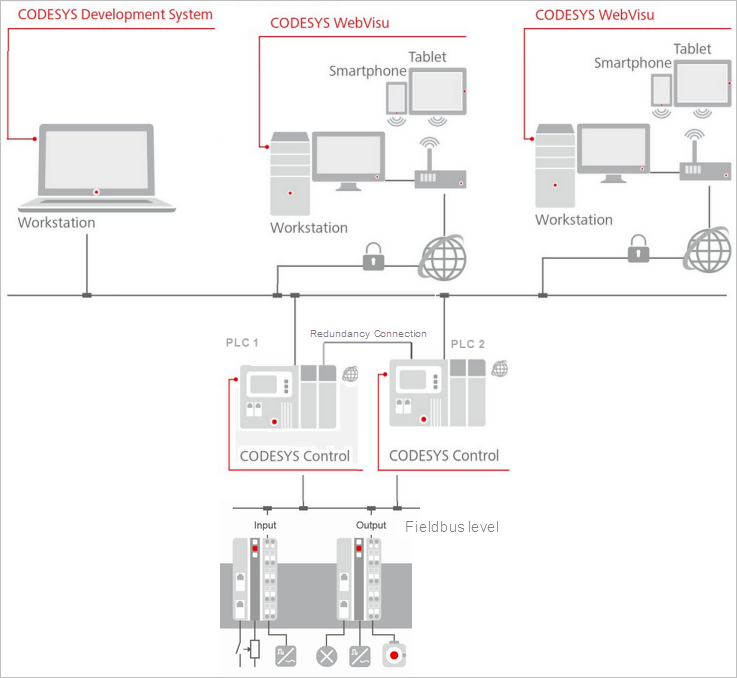

L'onglet contient la configuration de la connexion d'un ou plusieurs CODESYS WebVisu clients à un système de contrôle redondant avec deux automates.
Si lors de l'exécution le contrôleur actif tombe en panne, l'exécution de l'application de contrôle est reprise par le contrôleur précédemment en mode veille. Le processus de commutation se déroule en douceur et donc presque inaperçu par les clients de visualisation connectés.
 |
Astuce
Des configurations similaires sont également possibles sur la base d'un CODESYS HMI lorsqu'ils sont exécutés de manière redondante.
Activer |
La configuration de la tâche est étendue par la tâche CEI le Références de basculement champ de saisie est disponible pour les paramètres de communication. |
Utiliser la configuration du lien de redondance |
|
Adresse IP : Port utilisé par les clients sur l'automate 1 | Champ de saisie de l'adresse IP et du port pour le API 1 client Cliquez sur Parcourir pour sélectionner l'une des adresses réseau disponibles de API 1. La connexion réseau via laquelle la visualisation Web accède doit être sélectionnée ici. |
Adresse IP : Port utilisé par les clients sur l'automate 2 | Champ de saisie de l'adresse IP et du port pour le API 2 client Cliquez sur Parcourir pour sélectionner l'une des adresses réseau disponibles de API 2. La connexion réseau via laquelle la visualisation Web accède doit être sélectionnée ici. |
Communication sécurisée |
|
Générer des certificats | Ouvre le Écran de sécurité éditeur Vous pouvez y créer et gérer des certificats. |
Voir les certificats | Ouvre le Afficher le certificat éditeur Vous y obtenez des informations sur les certificats installés sur l'automate respectif. |
Recommandation : Tant qu'il n'y a aucun problème de synchronisation entre les périphériques redondants pour la visualisation, les valeurs par défaut des délais d'attente ne doivent pas être modifiées. Si des problèmes surviennent, la ligne de communication est peut-être trop lente. Essayez ensuite d'améliorer la stabilité en augmentant les valeurs des délais d'attente. La redondance de visualisation est basée sur une connexion réseau qui est utilisée pour échanger des données entre l'API actif et l'API de secours. Ce type de données peut être des notifications concernant la création d'un nouveau client de visualisation Web ou la modification d'une visualisation dans la visualisation Web. Pour éviter le blocage des communications en cas de problèmes de communication, les délais d'attente suivants peuvent être configurés | |
Délai de réception (ms) | Délai après lequel la réception des données est annulée. Lorsque ce délai est dépassé, les données transmises (telles qu'une notification concernant la création d'un nouveau client Webvisu) peuvent être supprimées Défaut: |
Délai de transmission (ms) | Délai après lequel l'envoi de données est annulé. Lorsque ce délai est dépassé, les données transmises (telles qu'une notification concernant la création d'un nouveau client Webvisu) sont supprimées Défaut: |
Choix | |
Téléchargement transparent | Peut être activé pour les appareils IHM
|
Avancée |
NoteVous ne devriez avoir à modifier les paramètres avancés suivants qu'en cas de demandes particulières. |
Répétitions de commande | Nombre de répétitions d'une commande en cas d'erreur La valeur par défaut est 3. Il est conseillé d'utiliser une valeur >= 2. |
Temps de pulsation (ms) | Temps pour déterminer à quelle fréquence la commande "Heartbeat", qui maintient la connexion active, est transmise 0 = La commande n'est pas utilisée. Si aucune donnée n'est transmise sur la connexion Ethernet, la connexion se termine et la première commande suivante renvoie une erreur. Pour éviter cette situation, une commande "Heartbeat" est envoyée. L'utilisation des ressources de cette commande est extrêmement faible. NoteN'utilisez cette fonction qu'en cas de taux d'erreur élevé. |
Délai de connexion : rupture de ligne détectée (ms) | Temps au bout duquel un échec de connexion est considéré comme un « saut de ligne » Le périphérique de secours n'est pas en mesure de détecter si l'absence de données est due à des commandes manquantes ou à un problème de connexion. Il est donc nécessaire de réactiver les connexions et de les réinitialiser si possible La valeur par défaut est 3000. Il est conseillé d'utiliser une valeur >= 2000. |
Délai de configuration de la connexion client (ms) | Latence pour la connexion active C'est le temps passé à déterminer si la connexion est active ou non. La valeur par défaut est 2000. Une valeur comprise entre 500 et 3000 convient généralement. |
Délai de connexion WebVisu (ms) | Timeout pour les clients de visualisation Web afin de déterminer le basculement vers un autre automate La valeur représente un équilibre entre la stabilité et le temps jusqu'à ce que le problème de connexion soit détecté. Ce temps est utilisé par les clients qui sont connectés à l'appareil actif pour détecter quand l'appareil n'est plus actif. Si aucune donnée n'est reçue au-delà de ce délai, le basculement vers l'autre appareil est effectué. La durée de ce temps détermine la rapidité du basculement : une valeur trop faible peut provoquer des tentatives de basculement inutiles en cas de mauvaise connexion. Une valeur trop élevée retarde la détection d'une défaillance physique réelle de l'équipement côté client. La valeur par défaut est 2000. |
