Redondance des médias (MRP)
La redondance des supports (basée sur MRP – Media Redundancy Protocol) est une fonction permettant d'augmenter la disponibilité du système au moyen de voies de communication redondantes. L'Ethernet standard ne permet qu'un seul chemin de données unique (topologies en ligne et en étoile) vers un participant au réseau. Le MRP permet la fermeture physique d'une topologie de ligne à un anneau. En conséquence, le participant peut être atteint par deux chemins.
Tous les participants d'un anneau MRP (également : "domaine MRP") doivent être configurés en tant que Media Redundancy Client (MRC) et au moins l'un d'entre eux en tant que Media Redundancy Manager (MRM). S'il n'y a pas de dysfonctionnement physique des anneaux, le MRM interrompt l'anneau pour empêcher une boucle infinie de données Ethernet. Lorsqu'un dysfonctionnement est détecté, le MRM ouvre l'anneau et les participants du segment de réseau déconnecté sont à nouveau joignables.
La redondance des supports peut être combinée avec d'autres mécanismes de redondance tels que la redondance système. Il est possible de configurer plusieurs sonneries et (si les appareils le supportent) également plusieurs sonneries configurées. Les appareils qui ne prennent pas eux-mêmes en charge MRP peuvent être connectés à un anneau MRP en tant que participants passifs (du point de vue MRP). Un exemple est un anneau MRP de commutateurs auquel les participants restants sont attachés comme dans une topologie en étoile classique. La redondance des médias est négociable pour les protocoles Ethernet standard et ne se limite donc pas à PROFINET la communication.

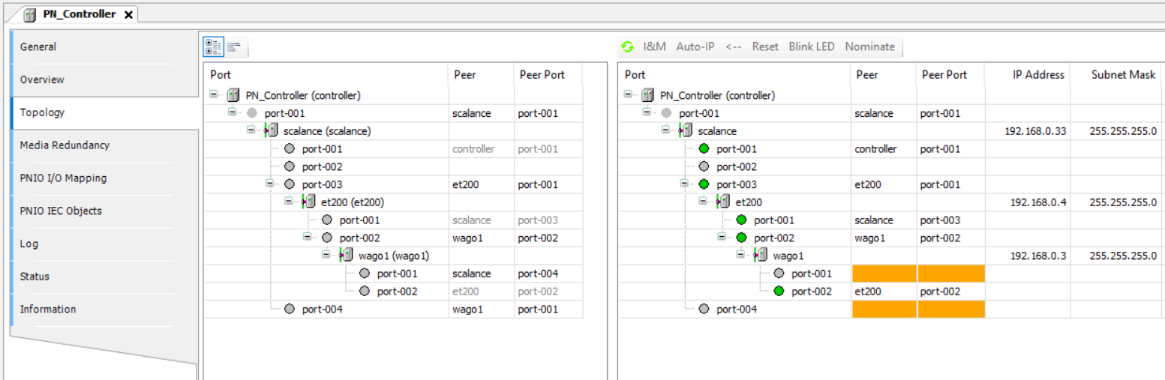

Dans l'éditeur de topologie, configurez la commutation de port du PROFINET Dispositifs.
Dans le cas le plus simple, une topologie linéaire existante réelle, qui n'est pas encore fermée à l'anneau, peut également être importée dans le projet à l'aide de la fonction d'importation. Fermez ensuite l'anneau dans la configuration.
Résultat:

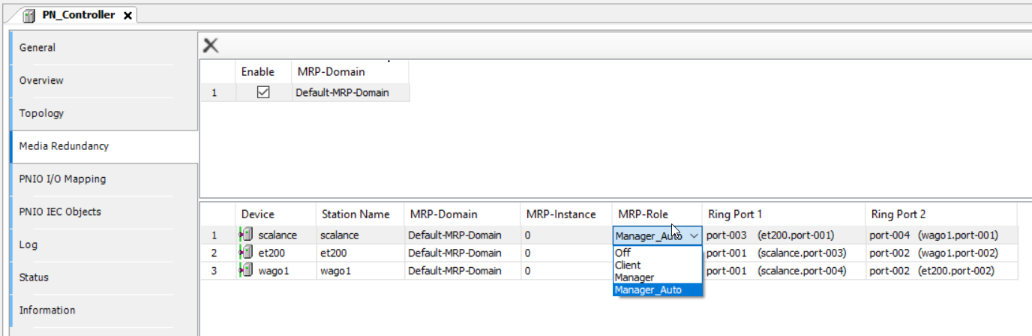

Activez la sonnerie et configurez un participant comme Directeur ou plusieurs participants comme Gestionnaire_Auto.
Sur le Redondance des médias , un anneau fermé avec les participants s'affiche.
Téléchargez le projet dans le contrôleur.
le PROFINET Les appareils sont paramétrés avec la configuration MRP au démarrage.
Tant que l'anneau n'a pas été fermé physiquement, le MRM affiche un diagnostic « MRP Ring open ».
Après une configuration réussie, vous pouvez maintenant fermer physiquement l'anneau.
Important
Dans le cas où l'anneau est interrompu, la reconfiguration de l'anneau peut entraîner une interruption temporaire de la PROFINET la communication. C'est le cas lorsque l'interruption est supérieure au temps de chien de garde défini pour le PROFINET lien. Ce temps dépend du nombre d'appareils (maximum de 50 appareils par anneau) ainsi que du type d'appareil. Le temps total est toujours inférieur à 200 ms et peut également être nettement plus court.
