Diagnostic dans l'interface utilisateur
Arborescence des appareils
En mode en ligne, l'arborescence des appareils permet une localisation précise d'un diagnostic en attente.
Le drapeau d'erreur (symbole rouge) indique une erreur matérielle, telle qu'un module incorrect/manquant ou une rupture de connexion.
Le drapeau de diagnostic (point d'exclamation rouge) du module respectif indique qu'une entrée de diagnostic est actuellement disponible pour exactement cet appareil.
L'indicateur d'erreur effacée indique qu'une erreur précédemment en attente a été corrigée.

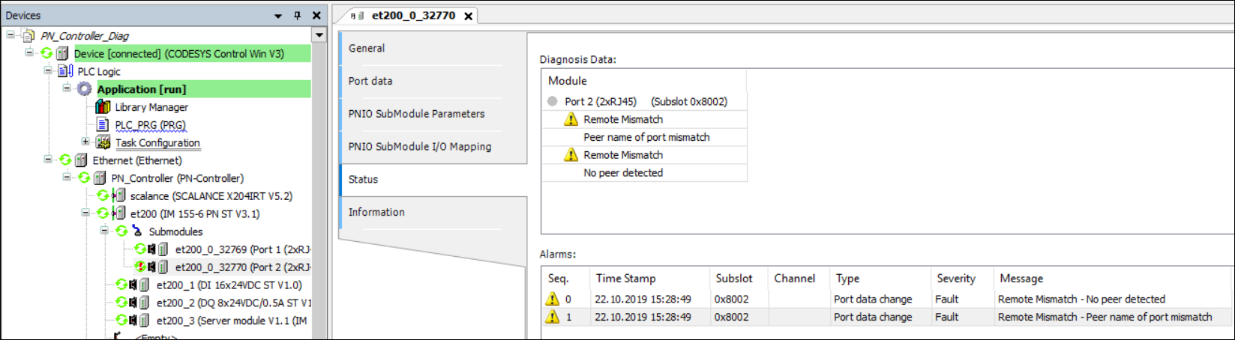

Statut du périphérique
le Données de diagnostic La vue affiche le diagnostic actuellement en attente du PROFINET Module. le Alarmes affiche les alarmes affectées à ce module qui ont été reçues par le contrôleur depuis le démarrage de l'application. Le contrôleur enregistre les données d'alarme dans une mémoire tampon circulaire. Lorsque vous cliquez Confirmer, les données d'alarme sont supprimées du tampon circulaire et tout Diag-Cleared-Flag en attente est réinitialisé.
Enregistreur
Une vue filtrée de l'enregistreur de l'automate est affichée au niveau du contrôleur et au niveau de l'appareil. Seules les entrées affectées à l'appareil respectif s'affichent.
Pour plus d'informations, consultez : Onglet "Journal"
