CODESYS POU Visu Generator
CODESYS POU Visu Generator est un module complémentaire pour le CODESYS Development System.
Avec ce module complémentaire, vous pouvez générer des visualisations basées sur des POU programmés dans SFC ou LD2.
Vous pouvez utiliser CODESYS Installer pour installer et mettre à jour le CODESYS POU Visu Generator module complémentaire.
Création d'une visualisation pour un POU dans SFC ou LD2
Pour les POU (PROGRAM ou FUNCTION_BLOCK) programmé dans le Diagramme de fonctions séquentielles (SFC) ou Schéma en échelle (LD2) langage d'implémentation, vous pouvez créer un objet de visualisation qui affiche un schéma fonctionnel approprié.
Si vous souhaitez avoir ce type de visualisation, Générez des visualisations SFC/LD la commande peut vous aider à cet égard.
Générer une visualisation à partir d'un POU SFC
Uniquement possible avec les objets LD2
Vous pouvez créer uniquement des visualisations pour les POU dans Échelle (LD2) langage de mise en œuvre. Afin de visualiser un POU dans LD, convertissez-le d'abord en LD2 à l'aide du Convertir en New Ladder commande. Ensuite, vous pouvez générer une visualisation LD2 à partir de cela
Pour plus d'informations, voir :
Générer une visualisation à partir d'un POU SFC
Important
Réglez le SFCCurrentStep indicateur pour chaque objet SFC dans sa boîte de dialogue de propriétés sur Paramètres SFC onglet. Dans le cas contraire, des erreurs de compilation se produiront.
Si le code SFC contient des macros, une visualisation distincte est générée pour chaque macro. Cette visualisation peut être sélectionnée en cliquant dessus.

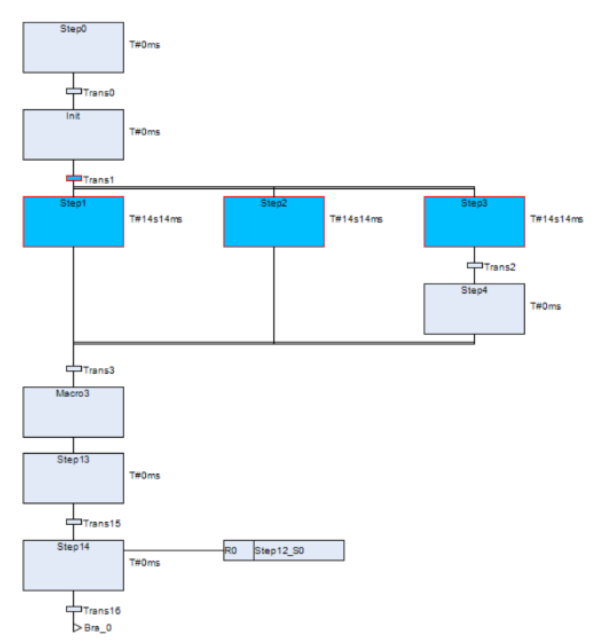

Visualisation SFC générée
