Commande : Lien via variable

Symbole:

Raccourci: Ctrl + Changement + L

Fonction: La commande ouvre le Insérer une variable de lien boîte de dialogue pour déclarer une variable qui est insérée aux sorties et entrées sélectionnées.

Appel: Échelle menu; menu contextuel

Exigences: Un sortie et un élément entrée du même réseau sont sélectionnés. Pour sélectionner les deux éléments, maintenez la touche Ctrl touche tout en cliquant dessus.

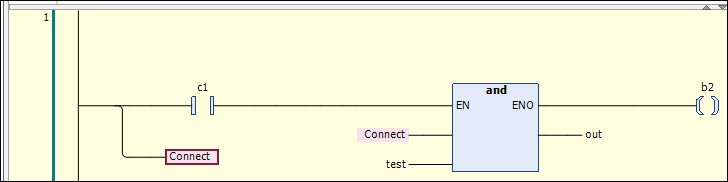

Cette fonction permet de relier des éléments de sortie et entrée qui ne peuvent être reliés directement. Par exemple, il est également possible de programmer une connexion entre une variable ramifiée et entrée d'un second bloc fonctionnels :

Dans le Insérer une variable de lien dialogue, spécifiez le nom et le type de données de la variable de lien. CODESYS Tente de trouver une pré-affectation adaptée à la sélection courante. Si vous sélectionnez une entrée ou une sortie à laquelle une variable est déjà affectée, cette variable est appliquée dans la boîte de dialogue. Sinon, les valeurs par défaut sont conservées. Connect et BOOL ou la dernière valeur utilisée. Les détails peuvent ensuite être adaptés dans la boîte de dialogue.
