Surveillance
Lorsque votre application s'exécute sur un contrôleur ou en simulation et que vous ouvrez un objet de programmation dans le système de développement, les valeurs actuelles y sont affichées. Cela vous permet de surveiller le comportement d'exécution du POU.
Astuce
Vous pouvez y désactiver la fonction de surveillance en ligne :
, dans le Éditeur de texte catégorie, sur le Surveillance languette
Pour plus d'informations, voir : CODESYS Essentials: Suivi des valeurs
Affichage dans les réseaux

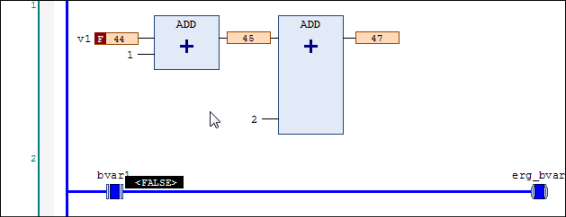

Les lignes de connexion sont affichées en couleur en fonction de leurs valeurs booléennes réelles (le bleu signifie TRUE, noir signifie FALSE).
Affichage en LD
Dans la vue en ligne d'un langange à contacts (LD), les lignes de connexion sont affichées en couleur : connexions avec la valeur TRUE sont indiqués par une ligne bleue épaisse, les connexions avec la valeur FALSE par une ligne noire épaisse. En revanche, les connexions dont la valeur est inconnue ou analogique sont affichées normalement (ligne noire fine).
Les éléments de contact et de bobinage sont également indiqués.
Pour les contacts et les bobines, une valeur préparée (TRUE ou FALSE ) est affiché dans une petite vue à côté de l'élément.
Important
La valeur des connexions est calculée à partir des variables surveillées. Il ne s'agit pas d'un véritable contrôle de flux.
Affichage dans IL
Les valeurs actuelles sont affichées dans une colonne séparée.
