Exemple : Graphique XY cartésien

Produit : CODESYS Visualization

Cet exemple montre les options d'affichage que vous avez avec le Graphique XY cartésien élément de visualisation. Et comment configurer l'élément pour afficher graphiquement l'historique des valeurs du tableau sous forme de graphique linéaire ou à barres dans le système de coordonnées cartésiennes.

Description

Dans cet exemple de projet, le Graphique XY cartésien L'élément de visualisation est utilisé comme exemple.

Les sujets suivants seront couverts dans une application chacun :

  • Courbes superposées

  • Programmation des courbes

  • Zoom et panoramique

Informations Complémentaires

Projet XYChartCurvesOverlapping

Vous pouvez utiliser la fonction de chevauchement comme suit.

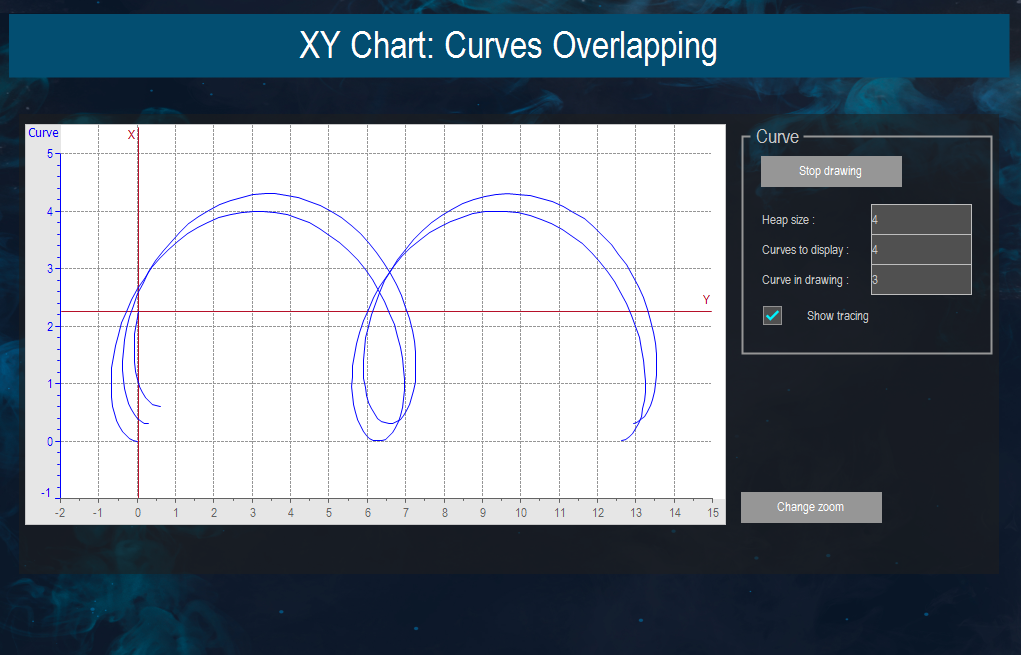

Figure 2. Application: XYChartCurvesOverlapping
Application: XYChartCurvesOverlapping


Projet : XYChartProgrammingMode

Vous pouvez utiliser le mode de programmation comme suit.

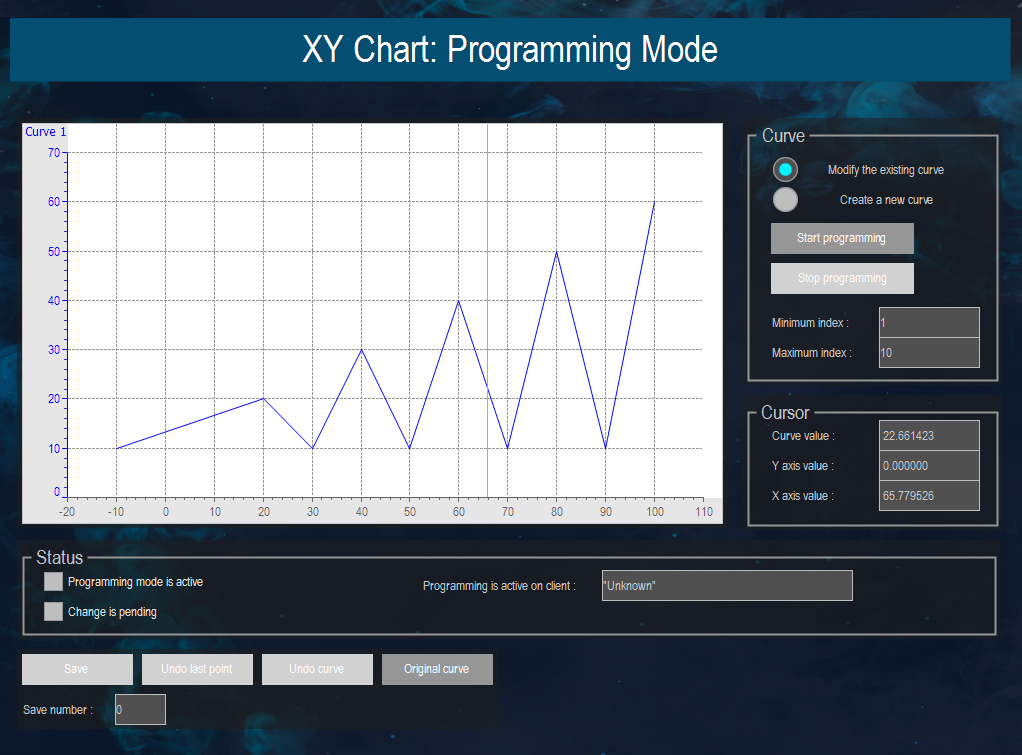

Figure 3. Application: XYChartProgrammingMode
Application: XYChartProgrammingMode


Exemple de projet : XYChartZoomingPanning

Vous pouvez utiliser la fonction zoom et panoramique comme suit.

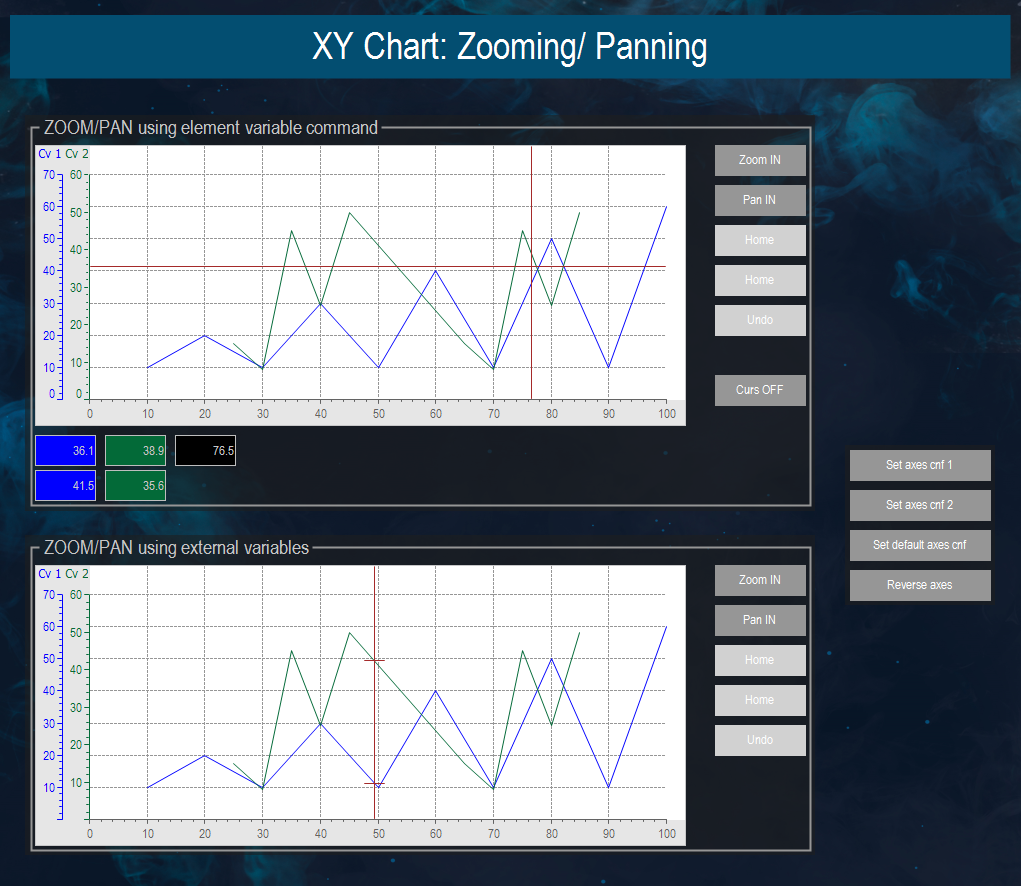

Figure 4. Application : XYChartZoomingPanning
Application : XYChartZoomingPanning


Configuration système requise et restrictions

Système de programmation

CODESYS Development System (version 3.5.14.0 ou supérieure)

Système d'exécution

CODESYS Control Win (version 3.5.14.0)

Composants complémentaires

-

Avis

_example_icon.png TÉLÉCHARGER Projet
