Exemple : Tendance

Produit : CODESYS Visualization

L'exemple montre comment visualiser et enregistrer des valeurs avec le S'orienter élément de visualisation.

Pour plus d'informations, consultez : Élément de visualisation : Tendance

Description

Le TrendExample exemple de projet contient trois applications, chacune avec une configuration de tendance différente.

Les fonctionnalités suivantes sont implémentées dans l'exemple :

  • Enregistrement conditionnel des valeurs

  • Enregistrement à long terme des valeurs

  • Enregistrement multiple de valeurs

Informations Complémentaires

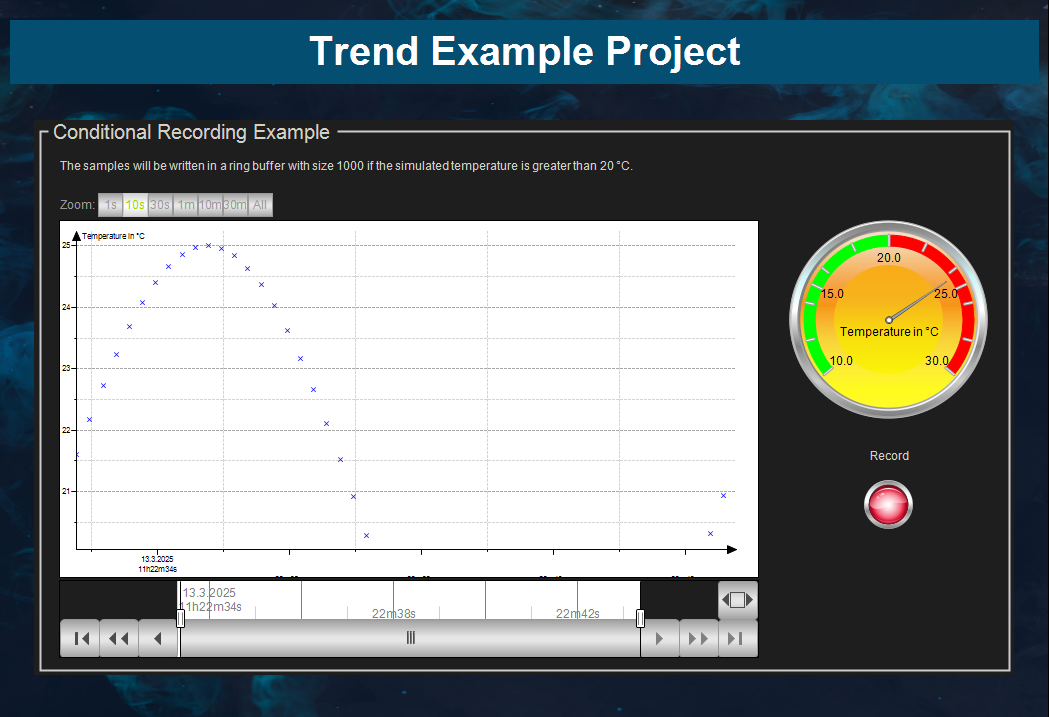

Candidature : ConditionalRecording

L'application montre comment générer un signal sinusoïdal avec une amplitude de 500. Le signal est enregistré lorsque l'amplitude est supérieure ou égale à 200. La condition d'enregistrement pour cela est définie dans le Enregistrement de tendance objet dans le Paramètres d'enregistrement section. L'objet est situé sous le Trend Recording Manager objet.

Pour plus d'informations, consultez : Objet : Enregistrement de tendance

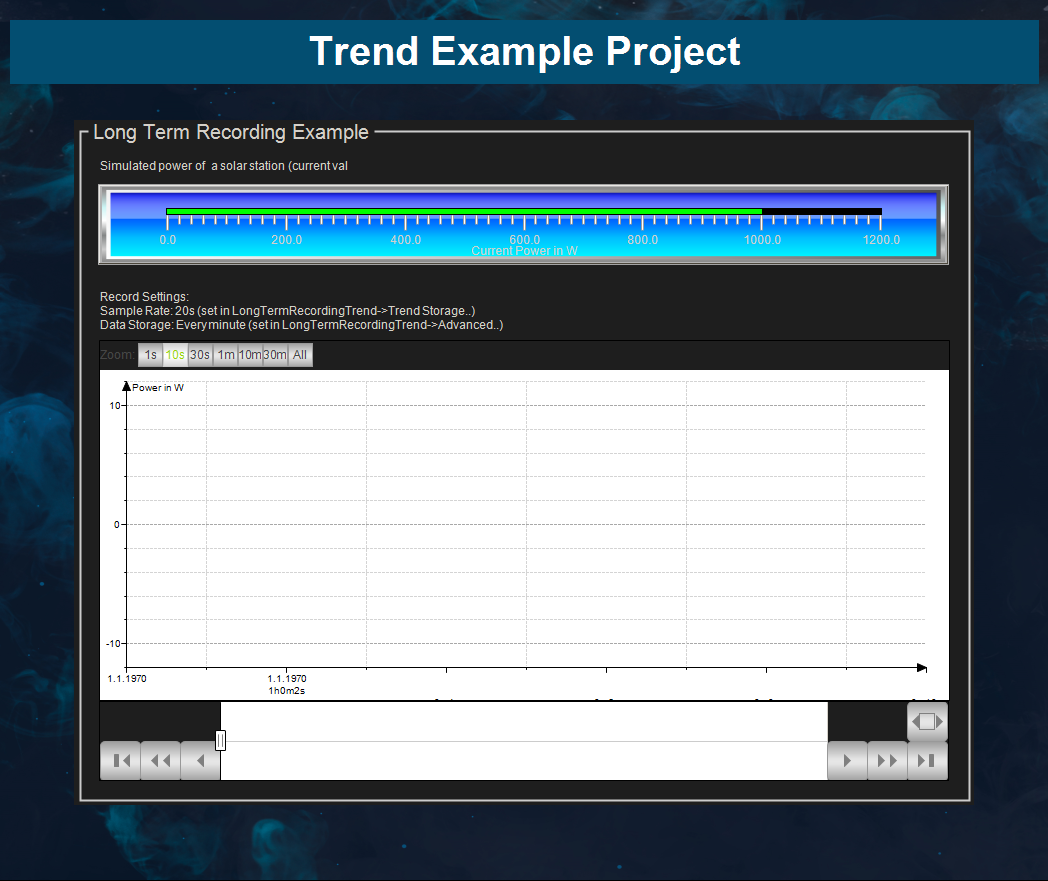

Candidature : LongTermRecording

Cette application montre la mise en œuvre de la façon de configurer l'élément de tendance pour les enregistrements à long terme.

Dans l'application, la puissance d'une station solaire est simulée. La puissance (variable : rCurrentPower) est enregistré toutes les 20 secondes. Les données sont stockées dans la base de données toutes les minutes.

Vous pouvez régler l'intervalle d'enregistrement dans le Paramètres de traçage avancés dialogue et le Mesurer à chaque n-ième cycle champ de saisie. Vous pouvez ajuster l'intervalle de sauvegarde dans le Stocker toutes les N millisecondes domaine de la Stockage des tendances objet.

Pour plus d'informations, consultez : Boîte de dialogue : Paramètres de trace avancés

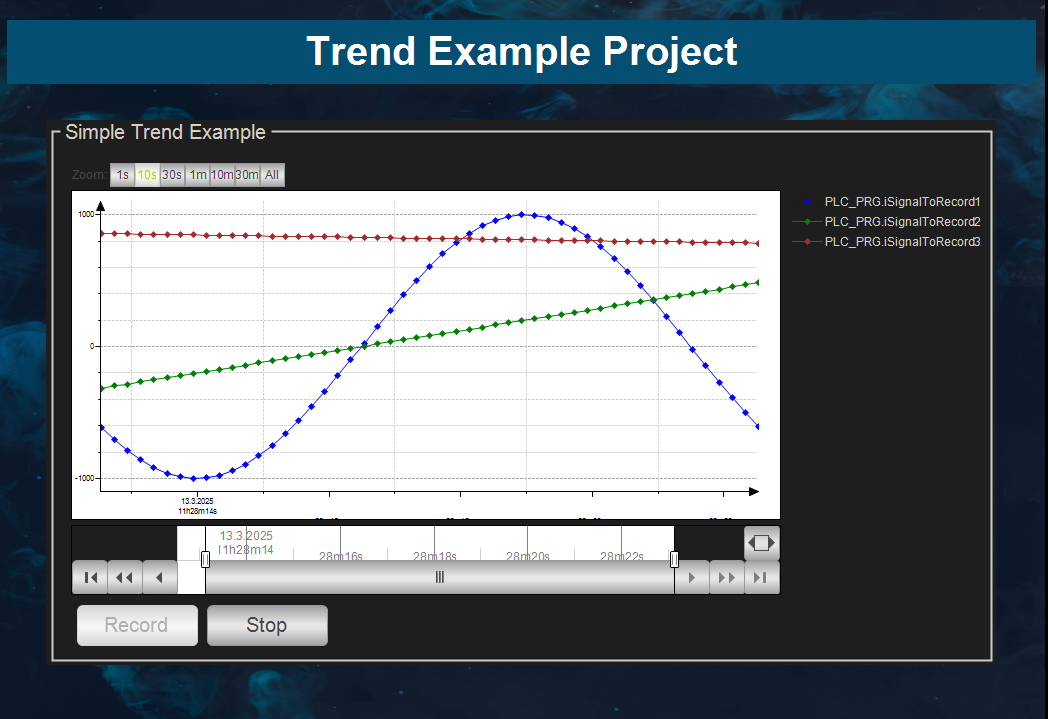

Candidature : SimpleTrendExample

L'exemple d'application génère trois signaux qui sont enregistrés et visualisés par l'élément de tendance. L'enregistrement peut être démarré avec le "Record" bouton.

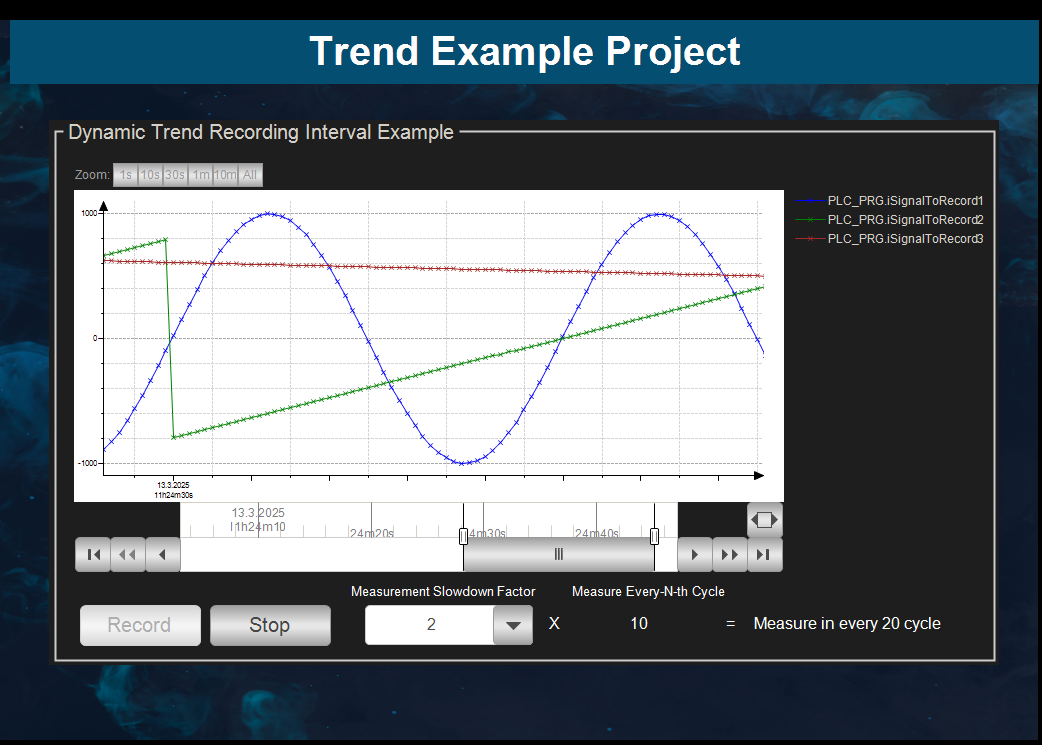

Candidature : DynamicRecordingIntervalTrendExample

L'application montre comment utiliser Facteur de ralentissement de la mesure option pour régler l'intervalle d'enregistrement de l'enregistrement des tendances au moment de l'exécution.

Pour plus d'informations, voir : Paramètres d'enregistrement


Configuration système requise et restrictions

Système de programmation

CODESYS Development System (version 3.5.14.0 ou supérieure)

Système d'exécution

CODESYS Control Win (version 3.5.14.0)

Composants complémentaires

-

Avis

_example_icon.png TÉLÉCHARGER Projet
