Exemple : Affichage à sept segments

Produit: CODESYS Visualization

L'exemple montre une implémentation d'un affichage à sept segments dans CODESYS Visualization et les blocs fonctionnels correspondants.


Description

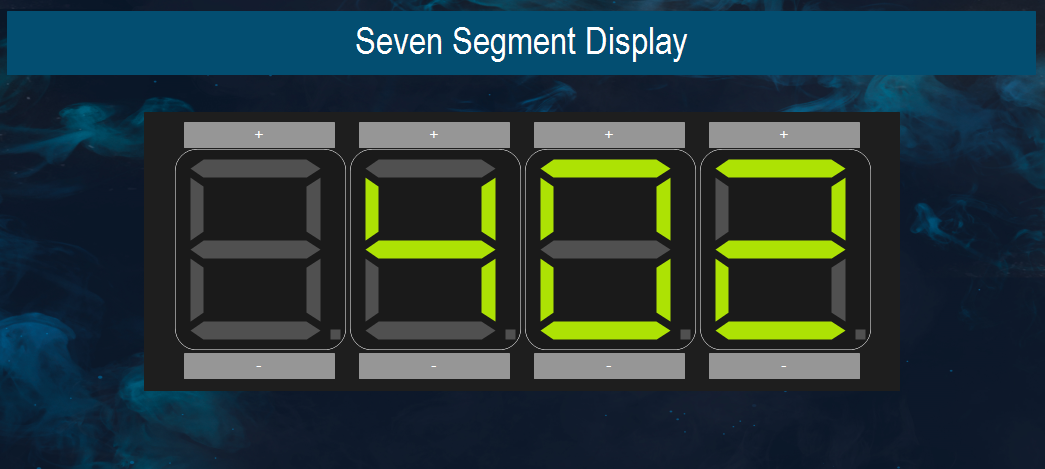

Le SevenSegmentDisplay.project exemple de projet comprenant une visualisation de quatre écrans à sept segments montre la valeur d'un nombre entier. Les boutons permettent d'incrémenter et de décrémenter la valeur de la variable entière. L'affichage à sept segments est implémenté de manière modulaire et peut être facilement adapté aux besoins individuels.

Un seul chiffre de l'affichage à sept segments est représenté par le SevenSegmentDisplay composant de visualisation et le SevenSegmentDriver bloc de fonction du pilote. Le Display bloc fonction est instancié dans le PLC_PRG programme et référencé par le MainVisu visualisation.

Les valeurs suivantes peuvent être affichées :

  • Chiffres de 0 à 9

  • Lettres de a à f

  • Virgule

Configuration système requise et restrictions

Système de programmation

CODESYS Development System (version 3.5.14.0 ou supérieure)

Système d'exécution

CODESYS Control Win (version 3.5.14.0)

Composants complémentaires

-

Avis

_example_icon.png TÉLÉCHARGER Projet
