Exemple : HMI

Produit: CODESYS Visualization

Le package d'exemple HMI Example contient des exemples de connexion CODESYS HMI à un CODESYS Contrôle V3 et V2.3.

Description


Le projet d'exemple HMIDemo.project présente les caractéristiques suivantes :

  • Utilisation de blocs fonctionnels et de projets de bibliothèques

  • Liaison des sources de données

  • Utilisation des alarmes

  • Utilisation d'éléments de tendance

  • Utilisation des éléments de recette

Informations Complémentaires

Pour exécuter avec succès le HMIDemo.project exemple de projet, vous avez également besoin de la bibliothèque et des projets suivants :

  • LibForHMIDemo.library

    Le LibForHMIDemo bibliothèque est utilisée pour montrer comment utiliser des visualisations avec une interface de paramètres à partir d'une bibliothèque et les lier à une source de données.

  • V3ProjForHMIDemo.project

    Exemple de projet pour V3 contrôleurs. Il fournit des données pour le HMIDemo dans un V3 manette.

  • V23Proj.pro

    Exemple de projet pour V2.3 contrôleurs. Il fournit des données pour le HMIDemo d'un V2.3 manette.

Connexion d'un CODESYS V3 manette:

  1. Installer CODESYS V3.5 SP11 Patch 1 ou supérieur et téléchargez le V3ProjForHMIDemo.project projet à la CODESYS Control Win manette.

  2. Sur le Paramètres de communication de la source de données, ajustez les paramètres de communication « Nom » et « Adresse » du contrôleur en conséquence. Pour ce faire, dans l'arborescence des appareils sous le Responsable des sources de données objet, double-cliquez sur Source de données V3 objet et sélectionnez le Paramètres de communication languette.

    Pour plus d'informations, consultez : Éditeur d'appareil – Modification de la communication

Connexion d'un CoDeSys V2.3 manette

  1. Installer CoDeSys V2.3 et charger le V23Proj.pro projet sur un PLCWinNT.

  2. Sur le Paramètres de communication de la source de données, ajustez adresse IP réglage de communication du contrôleur en conséquence. Pour ce faire, dans l'arborescence des appareils sous le Responsable des sources de données objet, double-cliquez sur La source de données objet et sélectionnez le Paramètres de communication languette.

    Pour plus d'informations, consultez : Éditeur d'appareil – Modification de la communication

Visualisations

  • Visualization

    Le Visualization La visualisation montre comment utiliser les blocs fonctionnels et les visualisations des bibliothèques dans le HMI. (Pour des informations plus précises à ce sujet, dans l'arborescence des appareils sous le Gestionnaire de sources de données objet, double-cliquez sur Source de données V3 objet et sélectionnez le Mappages de types tab.) Le commutateur peut être utilisé pour démarrer et arrêter la simulation d'un signal en dents de scie. La valeur actuelle du signal est affichée ci-dessous.

  • V23Demo

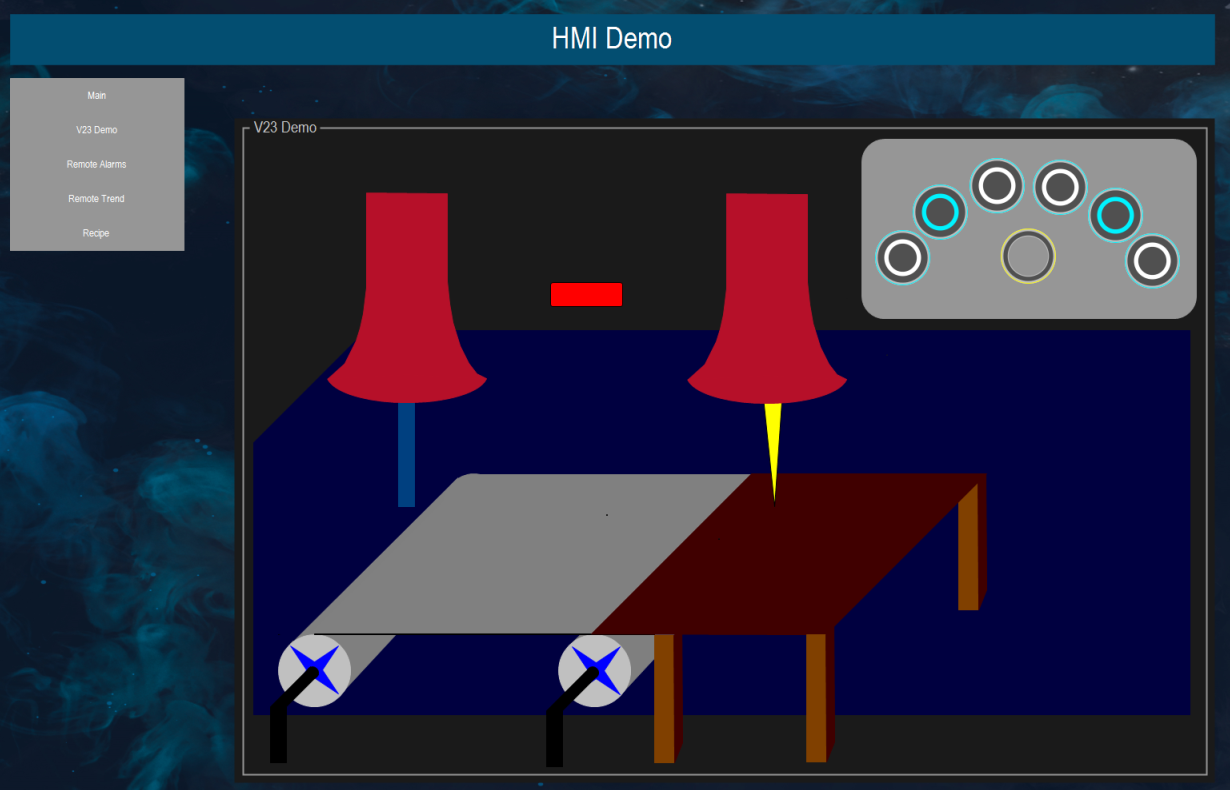

    Connexion à un CoDeSys V2.3 manette

  • Alarms

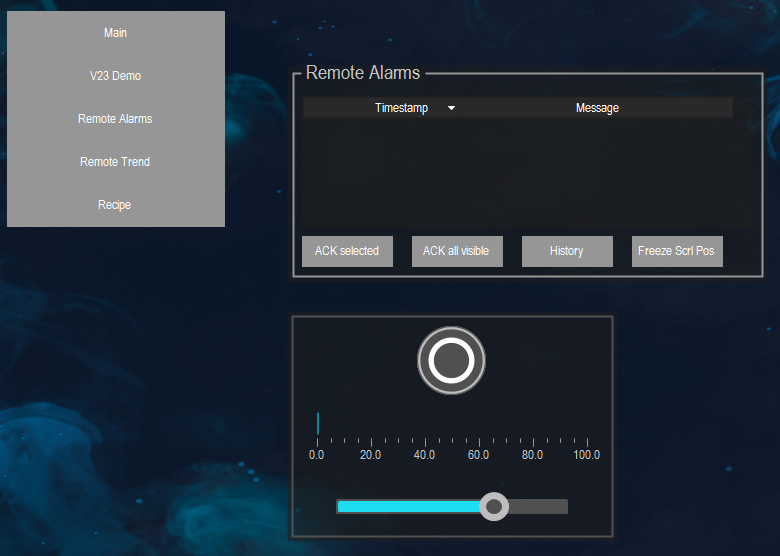

    Cette visualisation montre comment afficher et acquitter les alarmes d'un contrôleur V3 connecté via une source de données. Une alarme se déclenche lorsque le curseur dépasse 60 % de la valeur maximale.

  • Trend

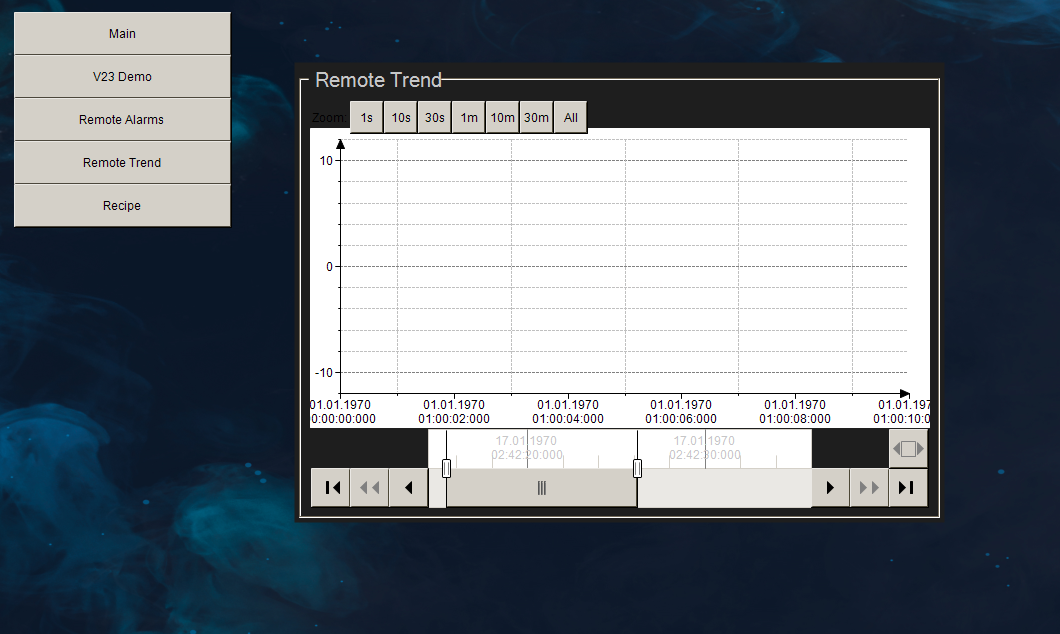

    Dans cette visualisation, l'élément de tendance est utilisé pour afficher un CODESYS V3 enregistrement de tendance d'un contrôleur connecté via une source de données. Pour cela, la simulation du signal en dents de scie doit être activée.

  • Recipe

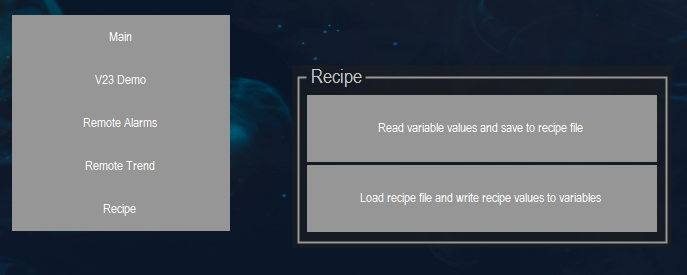

    Cette visualisation montre comment utiliser le HMI pour charger et enregistrer des recettes. Les recettes lisent et écrivent les valeurs des contrôleurs connectés.
