Exemple : Positionnement d'un bouton selon un style de visualisation

Produit : CODESYS Visualization

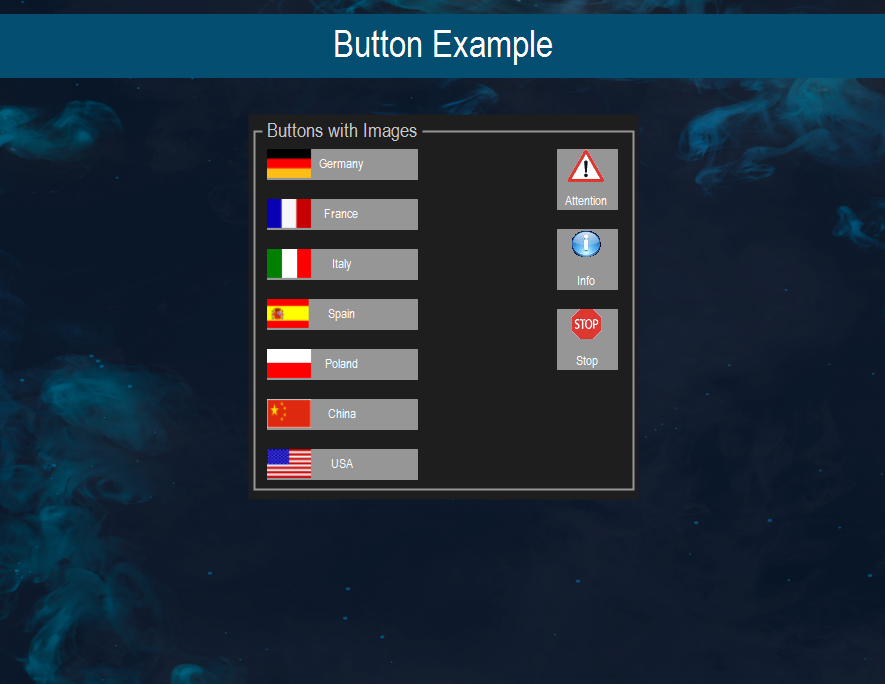

Cet exemple montre comment définir la position du texte des boutons avec des images intégrées en fonction du style de visualisation.


Description

La position du texte des boutons peut être modifiée à l'aide des Style15.visustyle.xml mode de visualisation. Vous pouvez trouver le style dans le téléchargement dans le Style Fichier zip.

Informations Complémentaires

Les positions sont définies par des paramètres comme suit :

  • <Value name="Button-Absolut-TextOffset-Left" type="DINT">40</Value>

  • <Value name="Button-Absolut-TextOffset-Right" type="DINT">0</Value>

  • <Value name="Button-Absolut-TextOffset-Top" type="DINT">40</Value>

  • <Value name="Button-Absolut-TextOffset-Bottom" type="DINT">0</Value>

Configuration système requise et restrictions

Système de programmation

CODESYS Development System (version 3.5.14.0 ou supérieure)

Système d'exécution

CODESYS Control Win (version 3.5.14.0)

Composants complémentaires

-

Avis

_example_icon.png TÉLÉCHARGER Projet
