Exemple : Éditeur 3D CNC

Avec la visualisation graphique du chemin, il est possible de visualiser le chemin sous n'importe quelle perspective. La vue peut être tournée autour des trois axes et le point de vue peut être déplacé dans le champ. De plus, il est possible de zoomer en continu.

Le code G peut être affiché et modifié à l'aide d'un éditeur de texte. L'éditeur de texte est connecté à la visualisation graphique. L'élément sur lequel pointe le curseur est mis en surbrillance dans la visualisation. Chaque modification du code G est appliquée dans la visualisation.

Dans un mode d'exécution, la visualisation peut afficher la progression actuelle du traitement de chemin. L'élément graphique que l'outil est en train de traiter en ce moment est marqué, ainsi que les éléments qui ont déjà été traités.

L'exemple se compose de deux pages principales de la visualisation qui peuvent être basculées à l'aide de l'onglet en haut à gauche de l'écran.

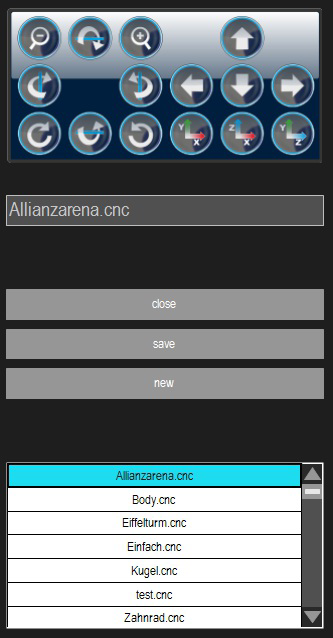

La première page s'appelle "Programmation". Ici, il est possible de charger, modifier, afficher et enregistrer divers fichiers de code G. Le menu correspondant est situé en bas à droite, en combinaison avec la liste des fichiers de code G disponibles.

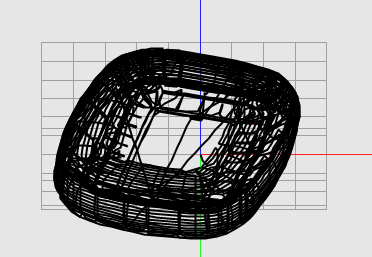

La visualisation graphique est située en haut à gauche.

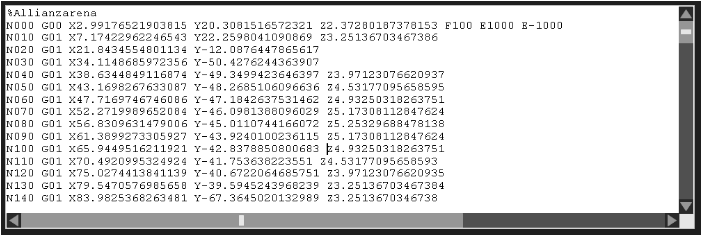

L'éditeur de texte pour le code G est situé en bas à gauche.

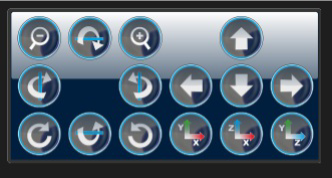

Les éléments permettant de changer la position de la caméra pour l'éditeur graphique sont situés en haut à gauche.

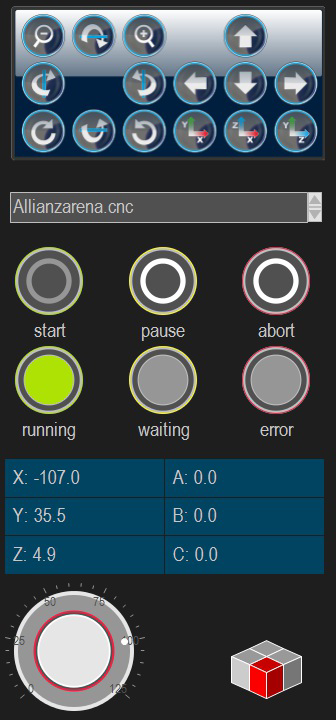

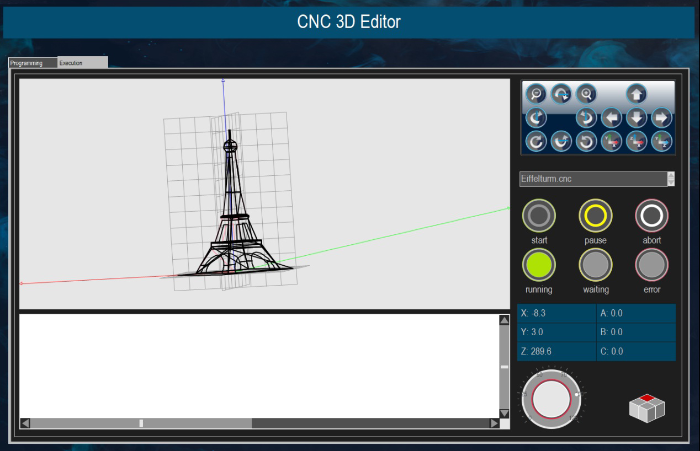

La visualisation graphique, les éléments de navigation et l'éditeur de code G se trouvent sur la deuxième page appelée "Exécution". Le contenu est protégé en écriture. Sur le côté droit, les éléments de traitement ou de sélection des fichiers de code G sont remplacés par des éléments de contrôle et de surveillance du traitement du chemin.
