Exemple : Décodeur DCF77
Produit: CODESYS Control for Raspberry Pi
La bibliothèque contient un bloc fonctionnel qui décode un signal horaire DCF77 et libère la date et l'heure transmises sous forme de DATE_AND_TIME valeur. Un exemple de projet montre comment utiliser la bibliothèque avec le CODESYS Control for Raspberry Pi manette.
 |
Description
Bibliothèque : DCF77_Decoder:
Le DCF77_DECODER Le bloc fonctionnel vérifie si le signal horaire transmis est inversé ou non, puis attend un marqueur qui signale le début d'un nouveau signal horaire. Le signal horaire DCF77 se compose de 59 bits. Etant donné qu'un bit est transmis par seconde, le bloc fonctionnel génère le premier DATE_AND_TIME valeur après deux minutes au plus tard. Le DATE_AND_TIME la valeur est mise à jour toutes les minutes.

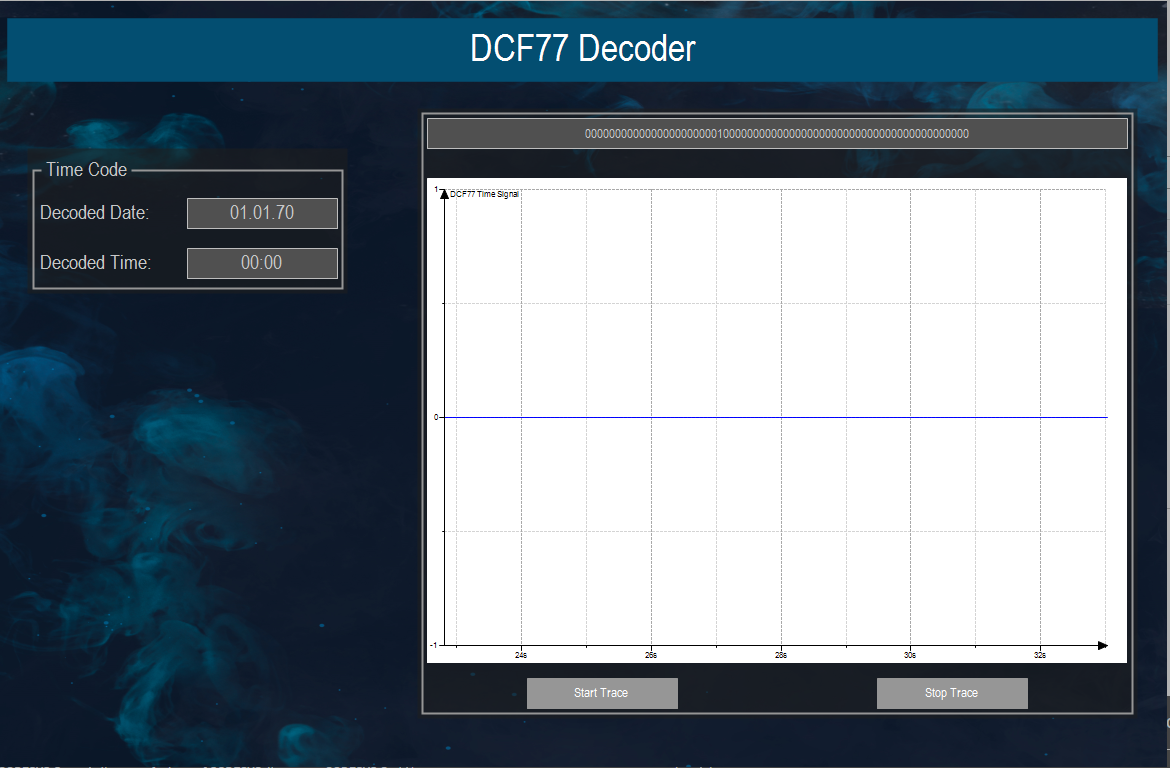

Exemple : DCF77_Decoder_Example:
L'exemple de projet montre comment utiliser la bibliothèque avec le CODESYS Control for Raspberry Pi système d'exécution et un récepteur DCF. La sortie du récepteur DCF est connectée à un GPIO entrée du Raspberry Pi.
Configuration système requise et restrictions
Système de programmation | CODESYS Development System (version 3.5.14.0 ou supérieure) |
Système d'exécution | CODESYS Control Win (version 3.5.14.0) |
Composants complémentaires | Récepteur DCF77, CODESYS Control for Raspberry Pi (pour l'exemple de projet) |
Avis
TÉLÉCHARGER Projet
