Exemple : Trace
Produit: CODESYS Control
L'exemple montre comment enregistrer et stocker des variables de valeurs au moyen de l'objet Trace dans l'arborescence des appareils et du Tracer élément de visualisation.
 |
 |
Description
Application : TraceRecordingExample
L'application montre comment enregistrer et stocker les valeurs des variables au moyen de l'objet trace dans l'arborescence des appareils et le Trace élément de visualisation. Pour ce faire, l'application doit être téléchargée sur le contrôleur et démarrée.

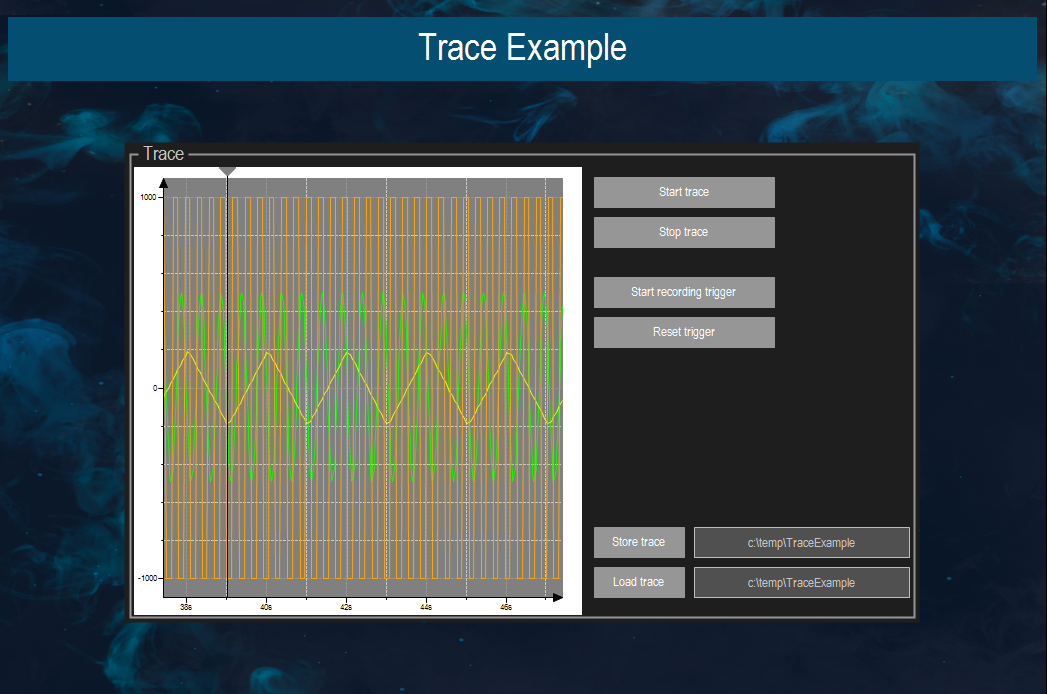

Étapes pour stocker et charger des enregistrements au moyen de la Trace élément de visualisation :
Dans la visualisation, adaptez les chemins pour Suivi du magasin et Suivi de charge si nécessaire.
Remarque : Les chemins absolus ne sont pas autorisés.
Clique le Démarrer le suivi bouton pour démarrer la trace.
Clique le Démarrer le déclencheur d'enregistrement bouton pour déclencher l'enregistrement.
Clique le Suivi du magasin bouton pour mémoriser la trace.
Clique le Suivi de charge bouton pour charger la trace.
(Restriction : cela ne fonctionne que si la trace a été stockée avec l'application en cours d'exécution.)
Étapes pour stocker et charger des enregistrements au moyen de l'objet Trace dans l'arborescence des appareils :
Configurez si oui ou non la trace doit être démarrée au moyen d'une commande de menu ou d'une condition d'enregistrement.
Pour cela, dans les paramètres d'enregistrement (Configuration), sélectionnez ou désélectionnez Activer le déclencheur option.

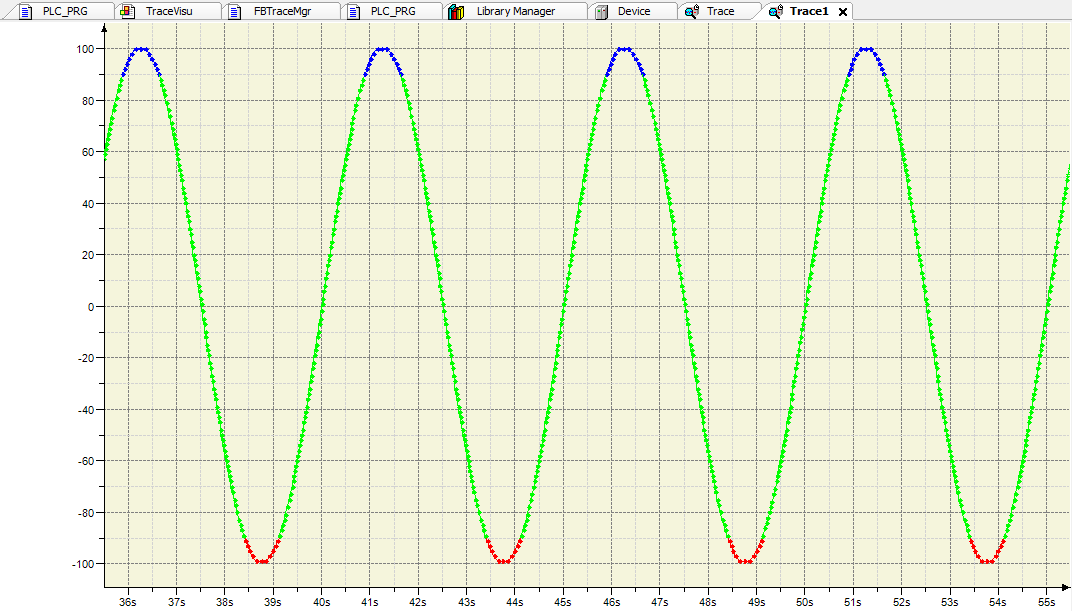

Cliquez sur Trace → Télécharger pour télécharger la trace vers le contrôleur.
Cliquez sur Trace → Démarrer le suivi pour démarrer le traçage. Si vous avez sélectionné le Activer le déclencheur option, alors le Démarrer le suivi la commande de menu est désactivée. Ensuite, la trace démarre automatiquement après le téléchargement et est arrêtée par l'événement déclencheur. Le Réinitialiser le déclencheur La commande redémarre la trace.
Cliquez sur Trace → Suivi du magasin pour stocker la trace.
Cliquez sur Trace → Charger le suivi pour charger la trace.
Application : IECTraceConfiguration
L'application utilise du texte structuré pour configurer directement un élément trace. Les fonctions correspondantes du gestionnaire de trace sont implémentées dans le CmpTraceMgr bibliothèque. Les objets de trace obtiennent leurs données d'un package. Un package peut contenir un ou plusieurs enregistrements. La variable à enregistrer est affectée à un enregistrement.
Le PLC_PRG programme crée et configure un package et un enregistrement correspondant. Le FBTracMgr bloc de fonction encapsule les fonctions et les poignées du CmpTraceMgr gestionnaire de traces.
La trace configurée par programme peut être chargée dans un objet trace à l'aide de la Trace → Upload Trace commande.
