Exemple : COM série avec visualisation

Produit: CODESYS Development System

Cet exemple montre comment utiliser trois ports COM avec une visualisation du contenu des tampons de lecture et d'écriture.


Description

Un port est utilisé pour la lecture, un autre pour l'écriture et un troisième pour la lecture et l'écriture. La visualisation incluse montre le résultat de lecture et d'écriture ainsi que les paramètres utilisés. Dans la visualisation, vous pouvez basculer entre les trois ports différents.

Informations Complémentaires

Avant d'utiliser l'exemple, les paramètres COM de l'appareil connecté doivent être configurés (port, débit en bauds, etc.).

  • PLC_PRG: Le programme principal est responsable de l'activation des ports série sélectionnés et définit les valeurs des paramètres spécifiques pour chaque port, tels que le numéro de port ou le débit en bauds. La modification des ports dans la visualisation ferme les ports qui ne sont pas utilisés.

  • SERIAL_LINE: Initialement, les paramètres de communication spécifiés sont définis. Ensuite, le port est ouvert avec cette liste de paramètres. Selon le mode, l'opération de lecture ou d'écriture est lancée. Après lecture, le tampon est stocké dans une variable. Avant que l'opération d'écriture puisse commencer, la chaîne qui doit être écrite sur le port COM est déplacée vers une variable tampon.

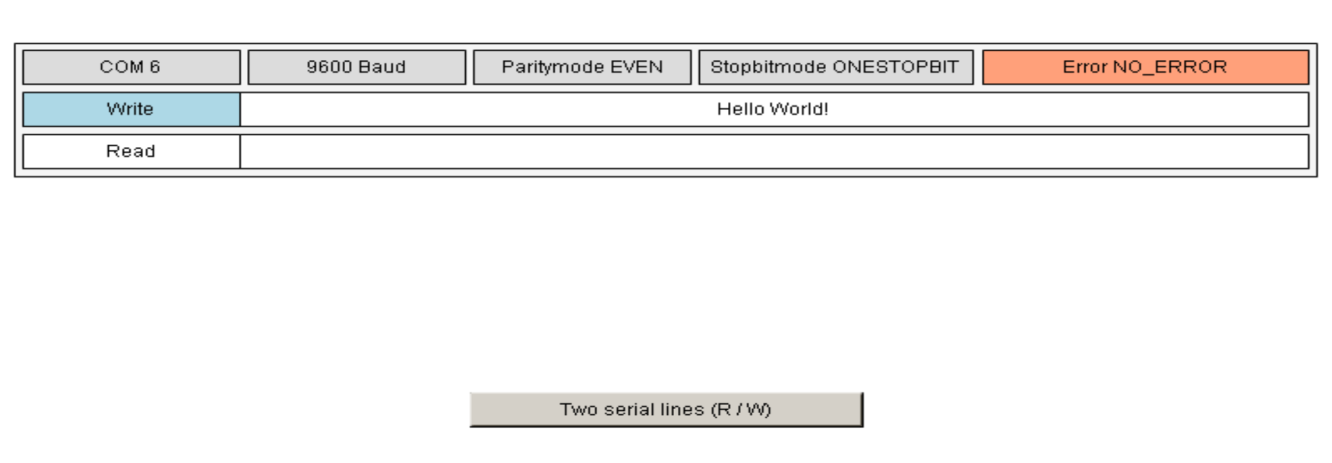

  • Visualization: Le SERIAL_LINE_VISU Le module de visualisation affiche les paramètres utilisés, les erreurs survenues et le résultat de lecture ou d'écriture. La visualisation principale fait référence à ce module pour les différents ports.

Configuration système requise et restrictions

Système de programmation

CODESYS Development System (version 3.5.14.0 ou supérieure)

Système d'exécution

CODESYS Control Win (version 3.5.14.0)

Composants complémentaires

-

Avis

_example_icon.png TÉLÉCHARGER Projet
