Exemple : CNC
Produit: CODESYS Application Composer
Cet exemple montre comment utiliser le CODESYS Application Composer pour mettre en œuvre une machine CNC. Outre les axes et la séquence de commande, les visualisations sont également générées.
Description

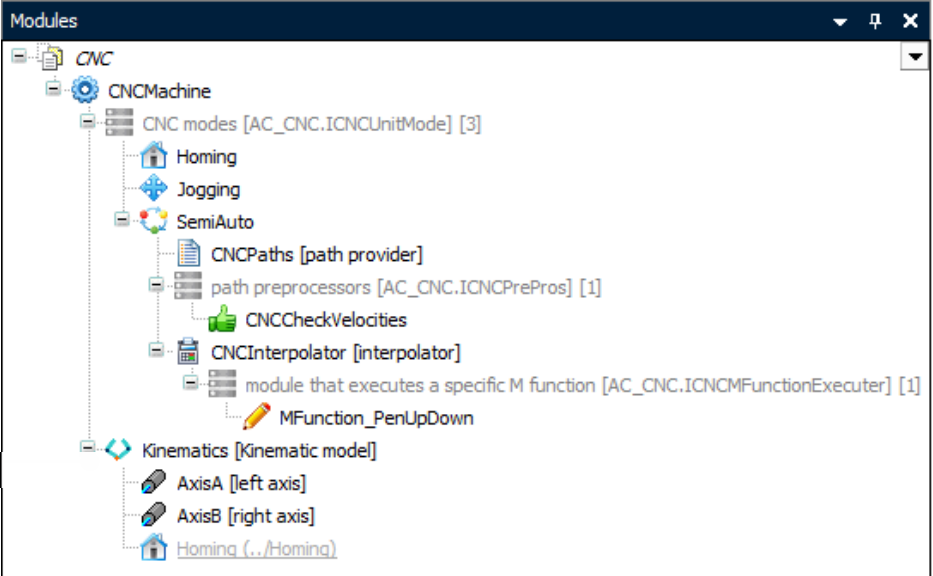

L'exemple présente une machine CNC créée à partir de modules Composer. Les axes, la visualisation et le logiciel de contrôle sont créés sous forme de modules Composer.
Le matériel est mappé dans une partie des modules afin que les autres modules puissent fonctionner exclusivement dans l'autre partie. Ceux-ci prennent alors le contrôle de la machine CNC.
 |

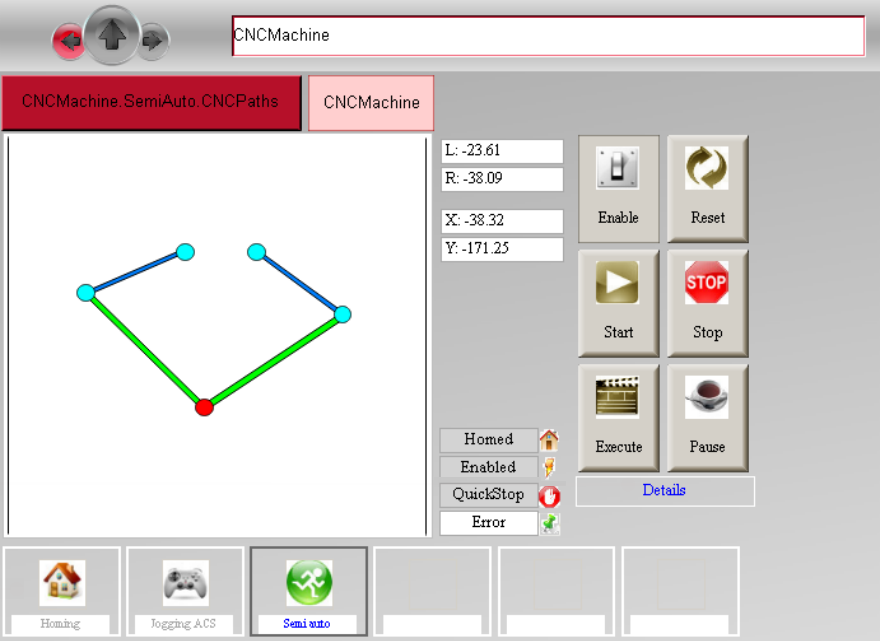

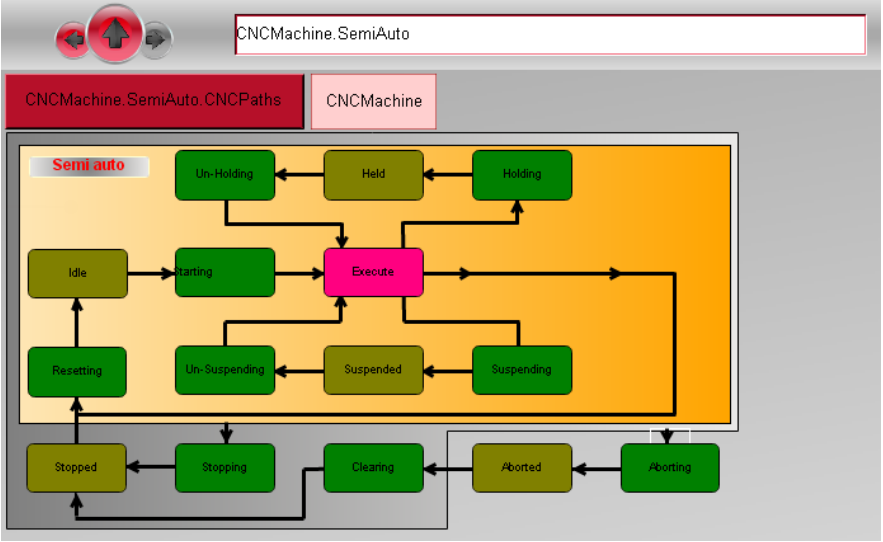

La machine peut être déplacée dans la visualisation. Sur le CNCPaths Dans l'onglet « Détails », vous pouvez spécifier la trajectoire à exécuter en mode automatique. Le lien « Détails » affiche une machine à états OMAC selon laquelle la machine CNC fonctionne. Les états possibles sont distingués selon l'état de fonctionnement.
 |
 |
Configuration système requise et restrictions
Système de programmation | CODESYS Development System (version 3.5.17.0 ou supérieure) |
Système d'exécution | CODESYS Control Win (version 3.5.17.0) |
Composants complémentaires | CODESYS Application Composer |
