Exemple : Alarmes
Produit: CODESYS Application Composer
Cet exemple montre comment utiliser la fonction « Générateur d'alarmes » intégrée dans le CODESYS Application Composer produit. Cette fonctionnalité est utilisée lorsque les modules doivent avoir leur propre configuration d'alarme.
Description
L'exemple contient une simulation simplifiée du domaine de l'automatisation des processus et montre les capacités de génération d'alarmes dans le CODESYS Application Composer Le processus simulé représente une usine composée de divers pots, d'équipements de refroidissement, de capteurs, de bandes transporteuses, de tuyaux et d'un système de remplissage.

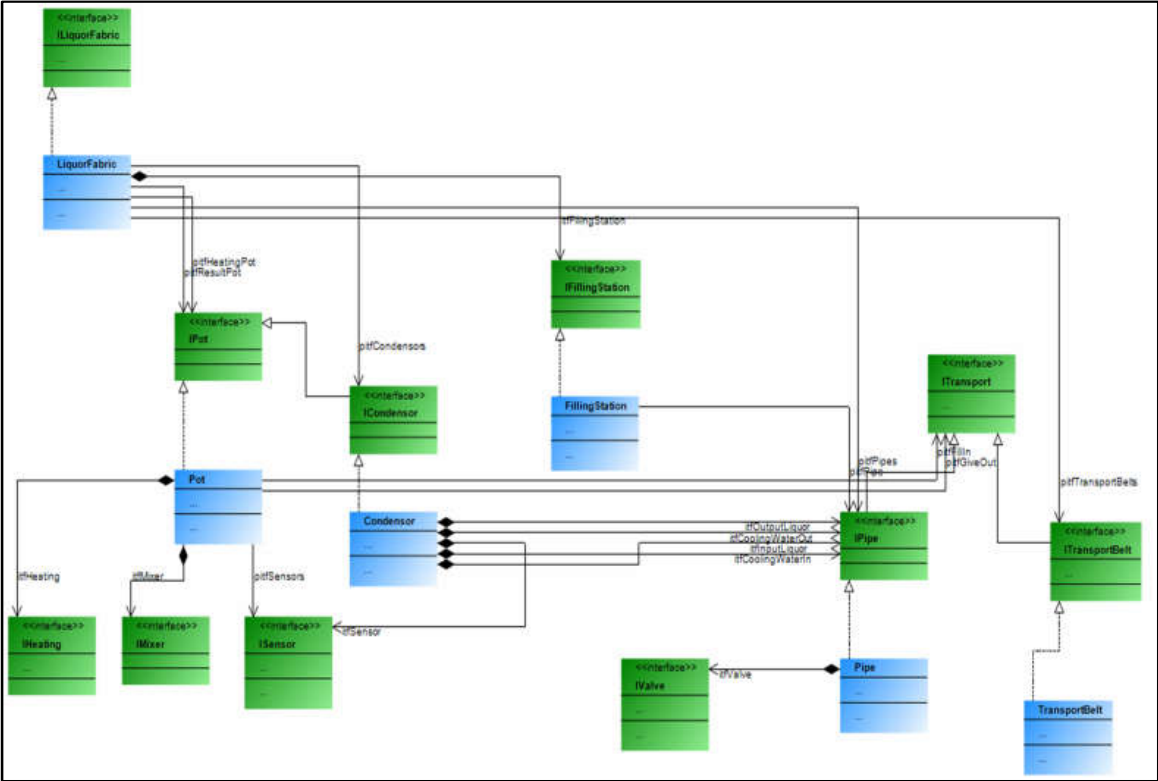

Déclarations de modules
Déclarations de blocs fonctionnels
Arborescence des périphériques
Arborescence des modules
 |
Pour plus d'informations, voir : Générateur d'alarme.
Informations Complémentaires
Pour définir une alarme dans un module, vous devez créer des modèles d'alarme pour le stockage des alarmes et les classes d'alarme à utiliser. Dans la déclaration du module, vous insérez et configurez les alarmes dans le alg.alarm section. Tous les blocs fonctionnels du module qui doivent être notifiés automatiquement en cas d'alarme doivent implémenter la AC_Alarming.IModuleAlarming interface. Cette interface comprend le ConsumeModuleAlarm Méthode responsable. Une alarme détectée appelle cette méthode d'interface, qui inclut des informations sur l'alarme et le type de transition. Cela vous permet de réagir aux différentes alarmes ou transitions d'alarme.
Ensuite, effectuez les étapes suivantes avec le CODESYS Application Composer:

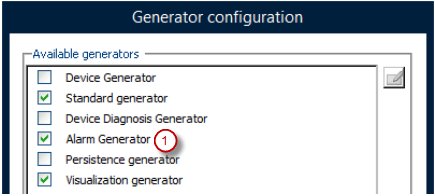

Vérifiez que le générateur d'alarme (1) est activé dans la configuration du générateur.

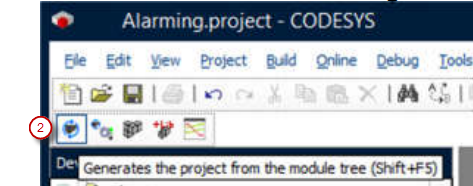

Exécutez un cycle de génération (2) pour créer une configuration d’alarme fonctionnelle.
Connectez-vous au système cible (par exemple, CODESYS Control Win ) et démarrez l'application.

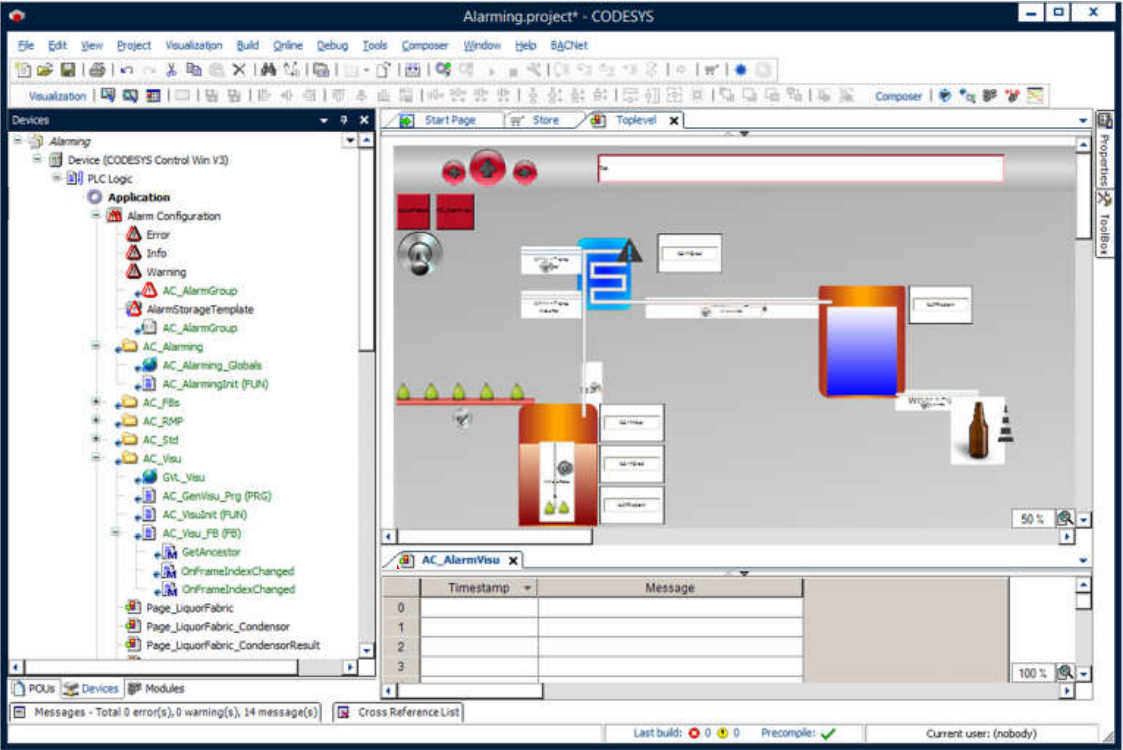

Les objets et les visualisations, y compris le tableau des alarmes, sont créés par le générateur d'alarmes. Les alarmes déclenchées sont affichées sur la page de visualisation créée à cet effet, où elles peuvent également être confirmées.
 |
Configuration système requise et restrictions
Système de programmation | CODESYS Development System (version 3.5.17.0 ou supérieure) |
Système d'exécution | CODESYS Control Win (version 3.5.17.0) |
Composants complémentaires | CODESYS Application Composer |
