Page d'aperçu dans le maître

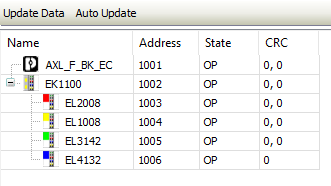

Tous les esclaves et leurs états sont affichés ensemble sur le Aperçu languette.

Chaque EtherCAT L'esclave est répertorié avec son adresse physique, son état et tout compteur d'erreurs. Les compteurs d'erreurs (CRC) sont lus à partir de chaque appareil pour la connexion active et indiquent également les problèmes (EMC) de câblage entre les appareils.

Exemple : Une valeur de 12.0 pour CRC signifie que 12 trames avec des erreurs CRC ont été reçues sur le premier port, et aucune sur le second port.

Pour plus d'informations, consultez : Languette: EtherCAT Maître – Présentation
