Type de données : ARRAY OF

Un tableau est une collection d'éléments de données du même type de données. Les tableaux simples et multidimensionnels de longueur fixe ou variable sont pris en charge.

Tableau unidimensionnel de longueur fixe

Vous pouvez déclarer des tableaux dans la partie déclaration d'un POU ou dans des listes de variables globales.

Syntaxe de déclaration de tableau unidimensionnel :

<variable name> :  ARRAY[ <dimension> ] OF <data type> := <initialization> ;

<variable name>

Nom de la baie

Exemple: aiCounter

<dimension>

Dimension (limite d'index inférieure à supérieure)

Exemple: 1..100

Une dimension peut avoir n'importe quel nombre d'éléments indexés, déterminé par les limites inférieure et supérieure de l'index

Les limites d'index sont des nombres entiers, maximum du type de données DINT.

<data type>

Type de données d'un élément :

  • Type de données élémentaire

  • Type de données défini par l'utilisateur

  • module de fonction

Astuce

Références et pointeurs vers BIT les variables sont non valide déclarations, ainsi que des éléments de tableau avec type de base BIT.

<initialization>

Optionnel

Valeurs initiales du tableau

Exemple 217. Tableau unidimensionnel de 10 éléments entiers
VAR
    aiCounter : ARRAY[0..9] OF INT;
END_VAR

Limite inférieure de l'indice : 0

Limite supérieure de l'indice : 9

Initialisation pour les 10 éléments :

aiCounter : ARRAY[0..9] OF INT := [0, 10, 20, 30, 40, 50, 60, 70, 80, 90];

accès aux données

iLocalVariable := aiCounter[2];

La valeur 20 est affectée à la variable locale.



Tableau multidimensionnel de longueur fixe

<variable name> :  ARRAY[ <1st dimension> , <next dimensions> ] OF <data type> := <initialization> ;
<variable name> [ <index of 1st dimension> , <index of next dimensions> ]

<1st dimension>

Première dimension (limite inférieure de l'index à la limite supérieure de l'index)

, <next dimensions>

Les dimensions suivantes (séparées par des virgules)

Syntaxe d'accès aux données

<index of 1st dimension>

Limite d'index de la première dimension

, <next dimensions>

Limite d'index des dimensions suivantes

Exemple 218. Tableau à deux dimensions
VAR
    aiCardGame : ARRAY[1..2, 3..4] OF INT;
END_VAR

1ère dimension : 1 à 2 (2 éléments de tableau)

2ème dimension : 3 à 4 (2 éléments de tableau)

Initialisation pour les éléments 2*2 :

aiCardGame : ARRAY[1..2, 3..4] OF INT := [2(10),2(20)]; // Short notation for [10, 10, 20, 20]

accès aux données

iLocal_1 := aiCardGame[1, 3]; // Assignment of 10
iLocal_2 := aiCardGame[2, 4]; // Assignment of 20


Exemple 219. Tableau tridimensionnel
VAR
    aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT;
END_VAR

1ère dimension : 1 à 2

2ème dimension : 3 à 4

3ème dimension : 5 à 6

2 * 2 * 2 = 8 éléments de tableau

initialisation

aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT := [10, 20, 30, 40, 50, 60, 70, 80];

accès aux données

iLocal_1 := aiCardGame[1, 3, 5]; // Assignment of 10
iLocal_2 := aiCardGame[2, 3, 5]; // Assignment of 20
iLocal_3 := aiCardGame[1, 4, 5]; // Assignment of 30
iLocal_4 := aiCardGame[2, 4, 5]; // Assignment of 40
iLocal_5 := aiCardGame[1, 3, 6]; // Assignment of 50
iLocal_6 := aiCardGame[2, 3, 6]; // Assignment of 60
iLocal_7 := aiCardGame[1, 4, 6]; // Assignment of 70
iLocal_8 := aiCardGame[2, 4, 6]; // Assignment of 80

initialisation

aiCardGame : ARRAY[1..2, 3..4, 5..6] OF INT := [2(10), 2(20), 2(30), 2(40)]; // Short notation for [10, 10, 20, 20, 30, 30, 40, 40]

accès aux données

iLocal_1 := aiCardGame[1, 3, 5]; // Assignment of 10
iLocal_2 := aiCardGame[2, 3, 5]; // Assignment of 10
iLocal_3 := aiCardGame[1, 4, 5]; // Assignment of 20
iLocal_4 := aiCardGame[2, 4, 5]; // Assignment of 20
iLocal_5 := aiCardGame[1, 3, 6]; // Assignment of 30
iLocal_6 := aiCardGame[2, 3, 6]; // Assignment of 30
iLocal_7 := aiCardGame[1, 4, 6]; // Assignment of 40
iLocal_8 := aiCardGame[2, 4, 6]; // Assignment of 40


Exemple 220. Tableau tridimensionnel d'une structure définie par l'utilisateur
TYPE DATA_A
STRUCT
    iA_1 : INT;
    iA_2 : INT;
    dwA_3 : DWORD;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
    aData_A : ARRAY[1..3, 1..3, 1..10] OF DATA_A;
END_VAR

Le tableau aData_A se compose d'un total de 3 * 3 * 10 = 90 éléments de tableau du type de données DATA_A.

Initialiser partiellement

aData_A : ARRAY[1..3, 1..3, 1..10] OF DATA_A
    := [(iA_1 := 1, iA_2 := 10, dwA_3 := 16#00FF),(iA_1 := 2, iA_2 := 20, dwA_3 := 16#FF00),(iA_1 := 3, iA_2 := 30, dwA_3 := 16#FFFF)];

Dans l'exemple, seuls les 3 premiers éléments sont explicitement initialisés. Les éléments auxquels une valeur d'initialisation n'est pas explicitement attribuée sont initialisés en interne avec la valeur par défaut du type de données de base. Ainsi, les composants structuraux de l'élément aData_A[2, 1, 1] initialisé avec 0.

accès aux données

iLocal_1 := aData_A[1,1,1].iA_1; // Assignment of 1
dwLocal_2 := aData_A[3,1,1].dwA_3; // Assignment of 16#FFFF


Exemple 221. Tableau d'un bloc fonction
FUNCTION BLOCK FBObject_A
VAR
    iCounter : INT;
END_VAR
...
;

PROGRAM PLC_PRG
VAR
    aObject_A : ARRAY[1..4] OF FBObject_A;
END_VAR

Le tableau aObject_A se compose de 4 éléments. Chaque élément instancie un bloc fonction FBObject_A.

appel de fonction

aObject_A[2]();


Exemple 222. Tableau à deux dimensions d'un bloc fonctionnel

implémentation de FB_Something avec méthode FB_Init

FUNCTION_BLOCK FB_Something
VAR
    _nId : INT;
    _lrIn : LREAL;
END_VAR
...
    METHOD FB_Init : BOOL
    VAR_INPUT
        bInitRetains : BOOL;
        bInCopyCode : BOOL;
        nId : INT;
        lrIn : LREAL;
    END_VAR
    _nId := nId;
    _lrIn := lrIN;

Le bloc fonction FB_Something a une méthode FB_Init, qui prend 2 paramètres.

Instanciation du tableau avec initialisation

PROGRAM PLC_PRG
VAR
    fb_Something_1 : FB_Something(nId := 11, lrIn := 33.44);
    a_Something : ARRAY[0..1, 0..1] OF FB_Something[(nId := 12, lrIn := 11.22), (nId := 13, lrIn := 22.33), (nId := 14, lrIn := 33.55),(nId := 15, lrIn := 11.22)];
END_VAR


Astuce

Notez la possibilité d'observer les bornes d'index lors de l'exécution via la fonction de surveillance impliciteCheckBounds() contrôller.

Tableau de tableaux

Déclarer un "tableau de tableaux" est une notation alternative pour les tableaux multidimensionnels. Une collection d'éléments est imbriquée au lieu de dimensionner les éléments. La profondeur de la boîte peut être arbitraire.

Syntaxe à la déclaration

<variable name> :  ARRAY[ <any dimension> ] OF ARRAY[ <any dimension> ] OF <data type> := <initialization> ;

Syntaxe d'accès aux données

<variable name> [<index of first array> ] [<index of next array> ]

<variable name>

Nom de la baie

Exemple: aaaiCounter

ARRAY[ <any dimension> ] OF ARRAY[ <any dimension> ] OF ARRAY[ <any dimension> ] OF

Tableau imbriqué triple

Exemple: ARRAY[1..2, 1..3] OF ARRAY[1..3] OF ARRAY[1..4] OF ARRAY[1..5]

Note

La profondeur de la boîte peut être arbitraire.

<data type>

Type de données d'un élément :

  • Type de données élémentaire

  • Type de données défini par l'utilisateur

  • module de fonction

<initialization>

Optionnel

Valeurs initiales du tableau imbriqué

PROGRAM PLC_PRG
VAR
    aiPoints : ARRAY[1..2,1..3] OF INT := [1,2,3,4,5,6];
    ai2Boxes : ARRAY[1..2] OF ARRAY[1..3] OF INT := [ [1, 2, 3], [ 4, 5, 6]];
    ai3Boxes : ARRAY[1..2] OF ARRAY[1..3] OF ARRAY[1..4] OF INT := [ [ [1, 2, 3, 4], [5, 6, 7, 8 ], [9, 10, 11, 12] ], [ [13, 14, 15, 16], [ 17, 18, 19, 20], [21, 22, 23, 24] ] ];
    ai4Boxes : ARRAY[1..2] OF ARRAY[1..3] OF ARRAY[1..4] OF ARRAY[1..5] OF INT;
END_VAR

aiPoints[1, 2] := 1200;
ai2Boxes[1][2] := 1200;

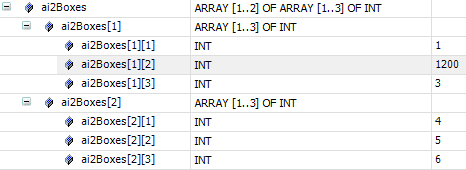

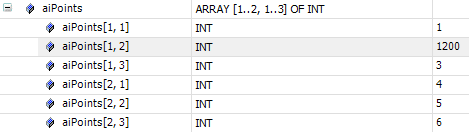

Les Variables aiPoints et ai2Boxes collectent les mêmes éléments de données, mais les notations utilisées pour la déclaration et l'accès aux données diffèrent.


Tableau de longueur variable

Dans les blocs fonctionnels, les fonctions ou les méthodes, vous pouvez utiliser la section de déclaration VAR_IN_OUT Déclarez des tableaux de longueur variable.

Vous pouvez utiliser les opérateurs pour déterminer les limites d'index du tableau réellement utilisé lors de l'exécution LOWER_BOUND et UPPER_BOUND à l'élimination.

Astuce

Un tableau de longueur variable ne peut être déclaré que statiquement, sans utiliser l'opérateur __NEW les tableaux générés sont passés.

Syntaxe de la déclaration de tableau unidimensionnel de longueur variable

<variable name> :  ARRAY[*] OF <data type> := <initialization> ;

<variable name>

Nom de la baie

Exemple: aMyVariableArray

<data type>

Type de données d'un élément :

  • Type de données élémentaire

  • Type de données défini par l'utilisateur

  • module de fonction

<initialization>

Optionnel

Valeurs initiales pour le tableau de tableaux

Syntaxe de la déclaration d'un tableau multidimensionnel de longueur variable

<variable name> :  ARRAY[*, *] OF <data type> := <initialization> ;

<variable name>

Nom de la baie

Exemple: aMyVariableArray

ARRAY[*, *]

Déclaration pour un tableau à deux dimensions de longueur variable

Formellement, un astérisque représente chaque dimension de longueur variable. Les dimensions sont séparées par des virgules.

Note

N'importe quel nombre de dimensions de longueur variable est autorisé.

Syntaxe des opérateurs de calcul de l'indice limite

LOWER_BOUND( <variable name> , <dimension number> )
UPPER_BOUND( <variable name> , <dimension number> )

le SUM La fonction ajoute les valeurs entières des éléments du tableau et renvoie la somme calculée en conséquence. La somme est calculée sur tous les éléments du tableau disponibles au moment de l'exécution. Comme le nombre réel d'éléments du tableau ne sera connu qu'au moment de l'exécution, la variable locale est déclarée comme un tableau unidimensionnel de longueur variable.

FUNCTION SUM: INT;
VAR_IN_OUT
    aiData : ARRAY[*] OF INT;
END_VAR
VAR
    diCounter : DINT;
    iResult : INT;
END_VAR

iResult := 0;
FOR diCounter := LOWER_BOUND(aiData, 1) TO UPPER_BOUND(aiData, 1) DO // Calculates the length of the current array
    iResult := iResult + aiData[diCounter];
END_FOR;
SUM := iResult;
