Lecture et écriture de variables sur l'automate

Lecture et écriture de paramètres

. Lecture et écriture de paramètres

  • Votre projet contient une configuration de symboles avec des symboles pour les variables de projet.

  • Le même état du projet et de l'application de démarrage existe sur le CODESYS Automation Server comme sur l'automate.

  • le CODESYS Automation Server est connecté à un automate.

  1. Dans le CODESYS Automation Server, Cliquez sur Automates → Affichage en liste.

  2. Sélectionnez la vue en mosaïque _cas_icon_table_view.png et cliquez sur le _cas_icon_details.png bouton (Des détails) pour l'automate correspondant.

    La Détails de l'automate la vue s'ouvre.

  3. Sélectionnez le Configuration languette.

  4. Dans le Synchronisation groupe, sélectionnez le Synchroniser les paramètres option et cliquez sur le Enregistrer la configuration bouton.

    Remarque : Si cette option n'est pas sélectionnée, l'écriture décrite dans les étapes suivantes ne peut pas être effectuée avec succès sur l'automate.

  5. Sélectionnez le Général languette.

  6. Clique le _cas_icon_parameter_black.png (Paramètres) bouton.

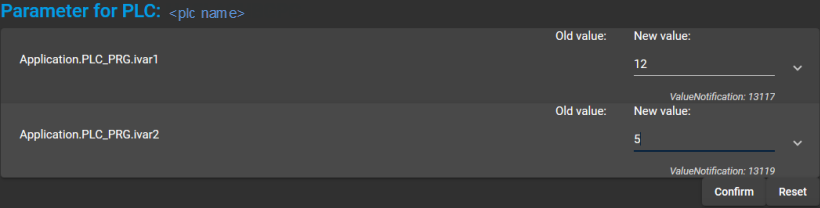

    le Paramètres pour API : <Nom API> La boîte de dialogue s'ouvre et affiche les variables de projet qui peuvent être lues et écrites. La valeur après Avis de valeur est la valeur courante de la variable sur l'automate.


  7. Cliquez dans la ligne de saisie et saisissez une nouvelle valeur.

    Lorsque le premier caractère est saisi, l'affichage est étendu et le Ancienne valeur et Nouvelle valeur des affichages apparaissent.

    Pour Ancienne valeur, la valeur qui était utilisée lors de l'écriture précédente de la variable s'affiche.

  8. Pour écrire la nouvelle valeur dans l'automate, cliquez sur Confirmer.

    le CODESYS Automation Server indique si l'opération d'écriture a réussi ou non.
