Edge Gateway pour Windows
Connexion d'une passerelle Edge au serveur et saisie des automates
Vous avez acheté le CODESYS Automation Server dans le CODESYS Store International et créé un compte utilisateur avec nom d'utilisateur et mot de passe pour accéder au serveur. Pour des instructions détaillées, voir Mise en route avec le CODESYS Automation Server.
le CODESYS Automation Server Connector package est installé sur votre ordinateur dans le CODESYS Development System et CODESYS a été redémarré.
Alternativement pour cela, vous pouvez utiliser le CODESYS Service Tool pour la configuration de la passerelle Edge. Une installation CODESYS n'est pas nécessaire pour utiliser l'outil de service. Vous trouvez le CODESYS Service Tool dans le répertoire d'installation et CODESYS Store International. le CODESYS Service Tool est appelée au moyen du fichier
CODESYS.ServiceTool-win-x86.exedans Windows.Si votre passerelle n'inclut pas l'extension de la passerelle Edge : Vous avez téléchargé le CODESYS Passerelle Edge à partir de CODESYS Store International et installé sur votre ordinateur ou sur une cible autonome.
Cette passerelle est en cours d'exécution.
Pour fournir un environnement sécurisé pour la passerelle Edge, configurez les paramètres dans le fichier de configuration
Gateway.cfgcomme décrit dans le configuration.Dans CODESYS dans la zone de notification de la barre d'état système, cliquez sur le symbole de la passerelle
, et dans le menu cliquez Autoriser la configuration de la passerelle Edge.Lisez les notes dans le Activer le mode de configuration de la passerelle Edge CODESYS boîte de dialogue, puis cliquez sur d'accord.

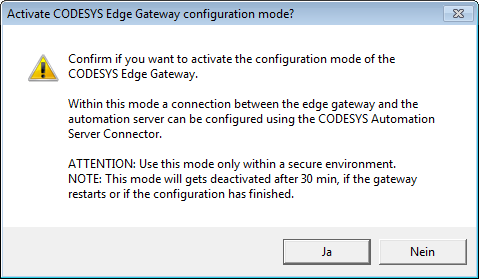

Activer le mode de configuration de la passerelle Edge CODESYS Dialogue
Dans CODESYS, Cliquez sur .
le Connecter ou reconfigurer les passerelles Edge la vue s'ouvre.
Dans le Passerelle périphérique groupe, dans le Nom d'hôte / IP de la passerelle , cliquez sur la flèche de la zone de liste et sélectionnez la passerelle qui doit être configurée en tant que passerelle Edge. La zone de liste contient les passerelles déjà configurées dans CODESYS.
le Port passerelle champ est mis à jour automatiquement.
Comme alternative à l'étape précédente, vous pouvez également spécifier manuellement Nom d'hôte / IP de la passerelle et Port passerelle.
Si vous avez spécifié manuellement les données, vous devez cliquer sur le Vérifier/Actualiser les informations de la passerelle pour l'affichage initial des données de la passerelle Edge (par exemple, si les données de configuration sont définies ou non). Comme alternative, vous pouvez également appuyer sur la touche Entrée dans l'un des deux champs.
Si la Mode configuration s'affiche comme désactivé dans le Passerelle périphérique groupe de cette vue, puis cliquez sur le Vérifier/Actualiser les informations de la passerelle bouton. Si le mode de configuration n'est toujours pas activé, revérifiez les étapes 1 à 3 de ce guide.
Entrez maintenant les informations suivantes pour CODESYS Automation Server dans cette vue :
URL du serveur: URL du CODESYS Automation Server
Nom sur le serveur: nom que la passerelle Edge aura sur le CODESYS Automation Server
La description: Description de la passerelle Edge
Clique le Connecter au serveur bouton.
La boîte de dialogue suivante s'ouvre pour vous connecter au CODESYS Automation Server:
Vous avez spécifié le URL du serveur dans le Connecter ou reconfigurer les passerelles Edge voir. Vous ne pouvez plus le modifier à cette étape.
Lorsque MFA est activé pour l'utilisateur donné, ou pas encore activé mais appliqué, alors la vue du navigateur de l'utilisateur CODESYS Automation Server s'ouvre également pour entrer le jeton ou pour activer MFA. Une fois que vous avez terminé avec succès, vous êtes redirigé vers CODESYS.
Si la communication avec le CODESYS Automation Server s'exécute via un serveur proxy, alors le Serveur proxy – Connexion la boîte de dialogue s'ouvre avant le Serveur d'automatisation – Connexion dialogue. Dans cette boîte de dialogue, vous spécifiez le URL proxy, Nom d'utilisateur, et Mot de passe pour le serveur proxy, puis cliquez sur D'ACCORD.
Dans cette boîte de dialogue, entrez votre nom d'utilisateur et votre mot de passe pour le CODESYS Automation Server et cliquez d'accord.
Un message s'affiche dans la vue des messages indiquant qu'une nouvelle passerelle Edge a été créée sur le CODESYS Automation Server.
le État du certificat et Empreinte numérique du certificat les champs sont mis à jour dans le Connecter ou reconfigurer les passerelles Edge voir. L'état du certificat de CODESYS Automation Server zone lit Certificat principal correspondant. le Empreinte numérique du certificat pour le Passerelle périphérique et le CODESYS Automation Server est identique. le Empreinte numérique du certificat est visible lorsque le Afficher les détails option est sélectionnée.
Important
Si l'état du certificat indique que le certificat n'est pas valide, la passerelle Edge ne peut pas être connectée au CODESYS Automation Server.
Clique le Afficher la passerelle Edge sur le serveur commander.
La boîte de dialogue de connexion du CODESYS Automation Server s'ouvre.
Dans le S'identifier , utilisez votre nom d'utilisateur et votre mot de passe pour vous connecter au .
Lorsque MFA est activé pour l'utilisateur donné, ou pas encore activé mais appliqué, alors la vue du navigateur de l'utilisateur CODESYS Automation Server s'ouvre également pour entrer le jeton ou pour activer MFA. Une fois que vous avez terminé avec succès, vous êtes redirigé vers CODESYS.
le la vue s'ouvre.
La passerelle récemment créée s'affiche et est identifiée par un cercle vert plein (ce qui signifie qu'elle est en cours d'exécution).
Dans les étapes suivantes, vous spécifiez un automate sur le CODESYS Automation Server pour la nouvelle passerelle.
Pour établir la connexion à partir du CODESYS Automation Server à votre automate, assurez-vous d'abord que l'automate est en cours d'exécution. Dans le menu du CODESYS Automation Server, Cliquez sur .
Dans le Numérisation réseau vue, sélectionnez votre passerelle récemment créée et cliquez sur l'actualisation
bouton.Remarque : Assurez-vous que les noms des automates sous une passerelle sont uniques.
Tous les automates disponibles dans le réseau sont affichés.
Sélectionnez votre automate dans cette liste.
le Vu pour la dernière fois le, Numéro de série, et Identification de l'appareil des informations sont affichées pour cet automate.
Cliquez sur Ajouter au serveur.
le Ajouter un automate au serveur d'automatisation la boîte de dialogue s'ouvre.
Si une gestion des utilisateurs est activée pour un automate dans CODESYS, puis dans le Ajouter un automate au serveur d'automatisation boîte de dialogue, vous devez d'abord entrer le Nom d'utilisateur et Mot de passe pour l'automate.
Pour que le CODESYS Automation Server pour se connecter avec succès à un API, les informations d'identification d'un utilisateur API avec des autorisations d'administrateur doivent être saisies ici.
Si aucune gestion des utilisateurs n'est activée pour l'automate, une boîte de dialogue s'ouvre pour vous demander de configurer une gestion des utilisateurs sur l'automate. Pour ce faire, indiquez le Nom d'utilisateur, Mot de passe, et Répéter le mot de passe des champs. Enfin, cliquez Confirmer.
La gestion des utilisateurs avec l'utilisateur qui vient d'être configuré est mise en place sur l'automate.
La Affichage de liste La fenêtre s'ouvre et affiche également le PLC récemment ajouté. Cet automate est identifié par un cercle vert plein
(ce qui signifie que le CODESYS Automation Server est connecté à l'automate). En revanche, les automates qui ne sont pas actuellement connectés à CODESYS Automation Server, ou qui sont en état d'erreur, sont identifiés par un cercle rouge plein
.Pour ajouter une variable à votre automate, cliquez sur le Des détails bouton. Puis clique Nouvelle étiquette dans le Détails de l'automate afficher et donner un nom à la balise (exemple :
Group1).Dans le Affichage de liste, vous pouvez filtrer les automates affichés par variables. Cliquez sur la variable d'un automate pour cela.
De plus, vous pouvez regrouper les automates par variables dans la vue topologique.
