Générateur de diagnostic d'appareil

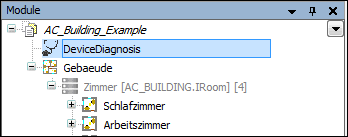

Le module de diagnostic d'appareil est un composant standard d'Application Composer, qui est inclus dans la bibliothèque AC_DeviceDiagnosis. Le module est un module de niveau supérieur et peut être ajouté à l'arborescence des modules par la commande Ajouter une instance de module de niveau supérieur.
A l'aide du module de diagnostic d'appareil, une page de visualisation est créée, basée sur la configuration d'appareil existante, qui représente l'API et les appareils de bus de terrain connectés dans une structure arborescente. Dans cette arborescence, l'état de chaque composant est affiché. Si nécessaire, des informations détaillées peuvent être appelées ou le mode de fonctionnement de composants individuels modifié.
Conditions
Les détails de diagnostic affichés proviennent des CAA-Device-Diagnose-FB (Device-FB) qui ont été créés par les appareils. Pour générer ces composants, l'option Activer le diagnostic pour les appareils doit être défini dans les paramètres de l'API. Ces FB fournissent non seulement les informations d'état normales qui sont affichées dans la vue d'ensemble (ci-dessus), mais également des informations détaillées, qui sont affichées sur un écran supplémentaire. Si l'option Activer le diagnostic pour les appareils n'a pas été défini avant la génération, le processus de génération est abandonné et l'option est définie automatiquement, de sorte que l'exécution de génération suivante crée la visualisation souhaitée.
Pour générer cette page de visualisation, le générateur de diagnostic de l'appareil doit être activé dans Configuration du générateur.
Diagnostic de l'appareil en mode en ligne
En mode en ligne, le nom de l'appareil, l'état et le code d'erreur sont affichés.
L'état des appareils est affiché dans un jeu de couleurs :
Vert : l'appareil a l'état "En cours d'exécution"
Rouge : l'appareil n'a pas l'état "En cours d'exécution"
Cliquer sur l'appareil ouvre une fenêtre dans laquelle l'appareil peut être arrêté, (Arrêter), réinitialiser (Réinitialiser) ou commencé (Démarrer). Lorsque la boîte de dialogue est ouverte pour la première fois, toutes les fonctions sont affichées. Les fonctions qui ne sont pas prises en charge par le matériel seront masquées lors de la première activation.
