Interface utilisateur de CODESYS 4

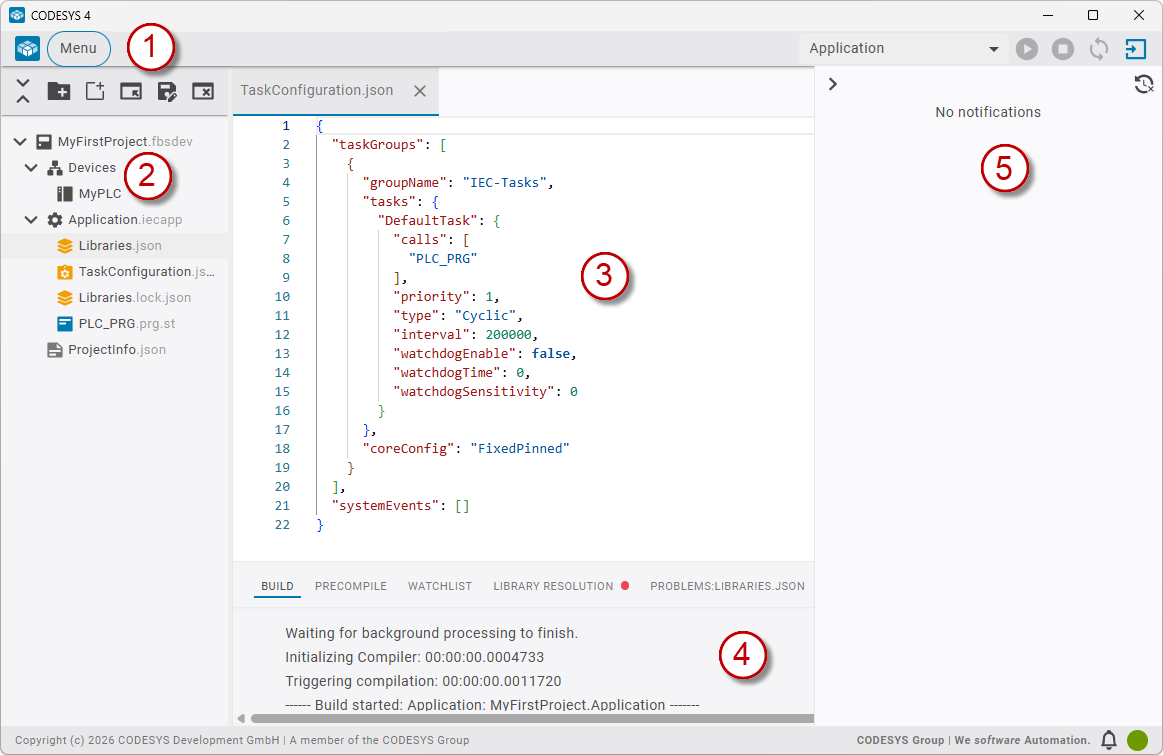

L'interface utilisateur de CODESYS 4 est divisé en 5 zones.
 |
|
Astuce
Vous pouvez définir la langue de l'interface utilisateur dans Préférences → Application Web → Langue.
Barre de menus (1)
Dans la barre de menu, les commandes sont disponibles sous Menu. Le centre de commande s'ouvre en cliquant sur CODESYS 4 logo. Une liste d'applications ainsi que des boutons permettant de se connecter et de gérer l'application sont disponibles sur le côté droit.
Navigateur d'espace de travail (2)
Le navigateur de l'espace de travail affiche un ou plusieurs projets avec tous leurs éléments et appareils. Les commandes sont fournies au-dessus de l'arborescence pour modifier l'espace de travail.
Zone de l'éditeur (3)
Les éléments du navigateur de l'espace de travail peuvent être affichés et modifiés dans la zone de l'éditeur. Un nombre illimité d'éditeurs peuvent être ouverts simultanément.
Panneau inférieur (4)
Les notifications sont affichées dans le panneau inférieur. Les points de couleur indiquent le type de notification.
Orange : Avertissements
Rouge : erreurs
Aucune mise en surbrillance : toutes les autres notifications
CONSTRUIRE: Créez des notifications
PRÉCOMPILER: Précompilez les notifications
LISTE DE SURVEILLANCE: Configurable comme dans CODESYS 3
BIBLIOTHÈQUES DE PROBLÈMES: messages d'erreur provoqués par les bibliothèques
APPAREILS PROBLÉMATIQUES: messages d'erreur provoqués par les appareils
RÉSOLUTION DE LA BIBLIOTHÈQUE: Notifications et informations sur la résolution des bibliothèques
TÉLÉCHARGER: Notifications et informations relatives au téléchargement de l'application
Centre de notifications, tâches en cours d'exécution (5)
Cette zone affiche les informations, les messages d'erreur et les tâches en cours d'exécution. Cette vue peut être ouverte via les icônes situées dans le coin inférieur droit.
