Introducción a la visualización de tendencias
Cuando ejecuta una tendencia, es mejor continuar con la guía del usuario y la ayuda del asistente de tendencias.
Cree un proyecto estándar vacío y programe al menos una variable en
PLC_PRG.PLC_PRGse declara y se ejecutaAñade el Visualización objeto al árbol de dispositivos a continuación Solicitud.
Aparece una visualización vacía.
Abierto .
Arrastrar el Tendencia elemento a la visualización
los Registro de tendencias diálogo con el Configuración de grabación se abre
Seleccione la tarea en la que se ejecutará el registro de tendencias.
Sugerencia
En general, el registro de tendencias se ejecuta en la misma tarea que el programa principal, es decir, PLC_PRG.
Por lo tanto, seleccione
MainTask.Agregue una variable de tendencia con Añadir variable y asigne una variable IEC de PLC_PRG a la variable de tendencia.
Hacer clic OK para cerrar el Configuración de tendencia.
Hay un objeto "Registro de tendencia" creado recientemente debajo del Administrador de registro de tendencias. La visualización activa contiene un Tendencia elemento que se selecciona.
Hacer clic .
los Asistente de tendencias se abre el cuadro de diálogo.
De forma predeterminada, los tres controles están activados en el cuadro de diálogo. Hacer clic OK para salir del diálogo.
La visualización activa contiene una tendencia con controles.
Configure la aplicación que contiene los objetos de tendencia como activa.
Compile la aplicación con F11.
Ejecutar el mando.
Inicie la aplicación con F5.
Aparece la visualización de destino. La visualización contiene el diagrama de tendencia con la curva de valor de la variable. Los controles permiten las entradas del usuario.
PLC_PRGVisualization_Trend1VisuWithTrend
Los PLC_PRG El programa se ejecuta como parte de la aplicación en el controlador.
PROGRAM PLC_PRG
VAR
iVar : INT;
rSin : REAL;
rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);
Visualization_Trend1Visualization_Trend1 es el objeto que contiene la configuración del registro de tendencias.
VisuWithTrendVisuWithTrend es el objeto que muestra la tendencia.
La visualización contiene cuatro elementos: uno Tendencia y tres controles. Las propiedades de la tendencia se definen como sigue.
Propiedades | Valor |
|---|---|
Registro de tendencias | Visualización_Tendencia1 |
Mostrar cursor |  |
Mostrar información sobre herramientas | |
Mostrar cuadro | |
Selector de intervalo de fechas |
|
Selector de tiempo |
|
Leyenda |
|

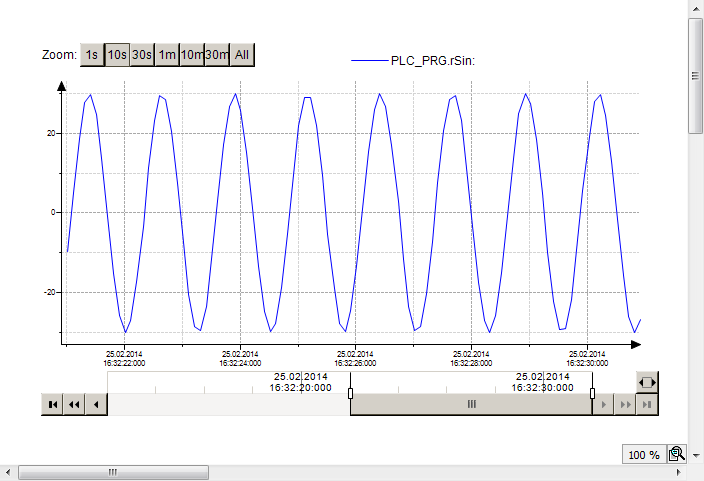

VisuWithTrend en tiempo de ejecución
