Primeros pasos con el rastreo

Crea un proyecto con el siguiente programa PLC_PRG:

                    PROGRAM PLC_PRG
                    VAR
                    iVar : INT;
                    rSin : REAL;
                    rVar : REAL;
                    END_VAR

                    iVar := iVar + 1;
                    iVar := iVar MOD 33;

                    rVar := rVar + 0.1;
                    rSin := 30 * SIN(rVar);

  1. En el árbol de dispositivos, seleccione la aplicación y agregue una nueva visualización haciendo clic en Proyecto → Agregar objeto → Visualización.

    Se abre el editor de visualización correspondiente.

  2. Añade el Visualización objeto al árbol de dispositivos a continuación Solicitud.

    Aparece una visualización vacía.

  3. Hacer clic ToolBox → Controles especiales.

  4. Arrastrar el Rastro elemento al editor de visualización.

    Las propiedades del elemento de tendencia se muestran en el lado derecho.

  5. Haga clic en el _visu_icon_trace.png símbolo en el Rastro propiedad.

    los Configuración de seguimiento se abre el cuadro de diálogo.

  6. Hacer clic Añadir variable para agregar una entrada a la vista de árbol de la configuración de seguimiento y seleccionar una variable de proyecto (por ejemplo, PLC_PRG.rSin).

  7. Haga clic en el nodo superior de la configuración de seguimiento.

    El grupo Configuración de grabación se muestra a la derecha.

  8. Selecciona el MainTask opción para el Tarea ajuste.

    Sugerencia: el registro de seguimiento y el programa correspondiente deben ejecutarse en la misma tarea.

  9. Hacer clic OK.

    Se aplica la configuración de la tarea.

  10. Seleccione el oligoelemento y haga clic en Visualización → Insertar elementos para control de seguimiento.

    los Asistente de rastreo se abre el cuadro de diálogo. Por defecto, todos los controles están activados allí.

  11. Hacer clic OK para salir del diálogo.

    Los controles se agregan a la visualización y se declaran las variables de control. Luego se configuran los controles y el elemento traza con las variables de control.

  12. Descargue la aplicación al controlador e iníciela.

Ejemplo

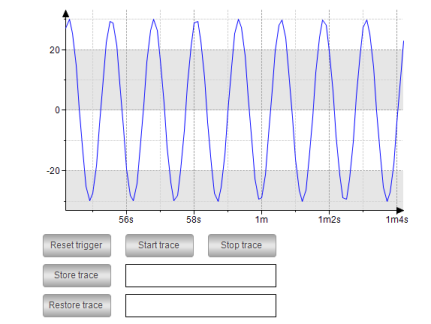

ejemplo 15. Registre los datos en forma de seno de la variable IEC PLC_PRG.rSin

los PLC_PRG el programa se está ejecutando en el controlador. Cuando sigue las instrucciones de "Introducción", se muestra la siguiente interfaz:


Puede controlar el registro de seguimiento haciendo clic en los botones.
