Entradas en el estilo de visualización

A continuación, se describen las entradas de estilo que usted, como usuario, debe conocer para influir en la apariencia de la visualización o los elementos.

Básicamente, un estilo de visualización se puede editar con el Editor de estilo de visualización. Puede llamar al editor en el Administrador de visualización. Si un estilo está predeterminado allí, puede abrir el editor con ese estilo para crear un nuevo estilo (derivado de él). Desde nuestro punto de vista, esta es la forma más fácil de crear su propio estilo de visualización.

Continúe de la siguiente manera:

Seleccione un estilo de visualización que se acerque más a lo que desea.

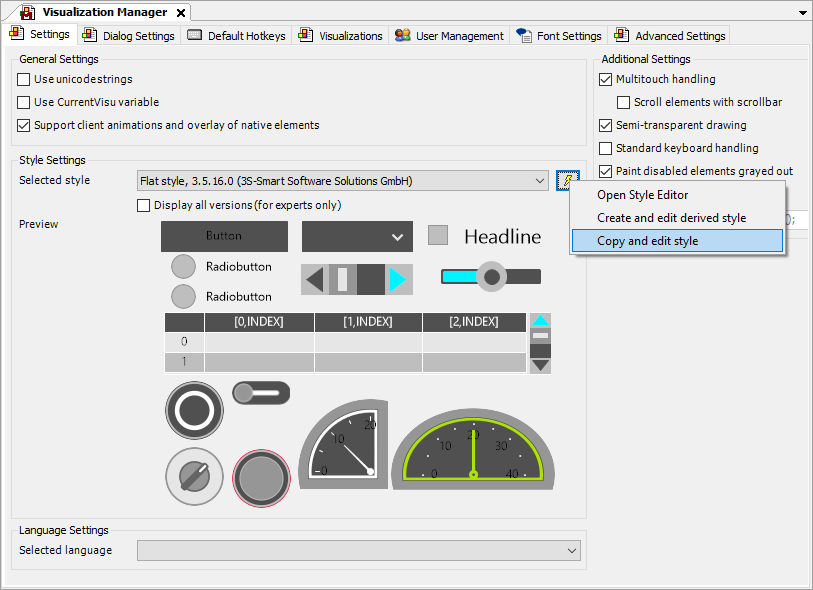

En el Administrador de visualización, use el Copiar y editar estilo dominio.

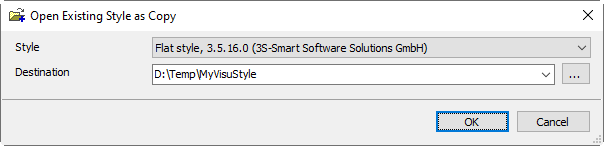

Seleccione una carpeta vacía, confirme el cuadro de diálogo y edite el estilo en el Editor de estilo de visualización.
Se abre el Editor de estilos de visualización. Las entradas de estilo se pueden encontrar en el Propiedades de estilo pestaña.
Utilice el icono de comando para cambiar el modo de inserción.
El modo de inserción en el Propiedades de estilo la pestaña está configurada como plana.

Importante

Cuando el modo de inserción se establece en piso, puede aplicar los nombres de entrada de estilo de las siguientes tablas.

Fuentes

Puede crear cualquier número de fuentes con nombres.

Estas fuentes se pueden seleccionar en Propiedades del elemento de visualización en Propiedades de texto – Fuente.

Entrada de estilo	Escribe	Descripción
Font-Standard	Font	Se utiliza en varios elementos como configuración de fuente predeterminada para la fuente
Font-Heading	Font
Tooltip-Font	Font	>= CODESYS Visualization 4.4.0.0 Se utiliza como fuente para la información sobre herramientas Nota: Actualmente, solo `FontName` y `FontSize` son compatibles.

Entrada de estilo

Escribe

Descripción

Font-Standard

Font

Se utiliza en varios elementos como configuración de fuente predeterminada para la fuente

Font-Heading

Font

Tooltip-Font

Font

>= CODESYS Visualization 4.4.0.0

Se utiliza como fuente para la información sobre herramientas

Nota: Actualmente, solo FontName y FontSize son compatibles.

Colores

Colores en sintaxis RGB:

0x<alpha><red><green><blue>

Si no existe una descripción, entonces el nombre de la entrada de estilo debe explicarse por sí mismo. Se puede crear cualquier número de colores con nombres. Estos colores se pueden seleccionar cuando se proporciona una configuración de color estática en las propiedades.

Entrada de estilo	Escribe	Descripción
Visualization-Background-Color	Color	Color para todo el fondo de la visualización y para rellenar la vista isotrópica
Dialog-ModalBackgroundColor	Color	Color semitransparente utilizado para oscurecer el fondo cuando se abre un cuadro de diálogo
Element-Control-Color	Color	Color para rellenar un elemento de visualización (Botón, Mesa, Barra de desplazamiento, etc.)
Element-Control-BrightColor	Color	Color para Caja giratoria, Deslizador, y Mesa
Element-Control-DarkColor	Color	color de fondo para Caja giratoria, Deslizador, y Mesa
Element-Frame-Color	Color	Color del marco de la mayoría de los elementos.
Element-Fill-Color	Color	Color de relleno de los elementos (ejemplo: Campo de texto)
Element-Background-Color	Color	color de fondo para Mesa, Tabla de alarmas, Bandera de alarma, y Editor de texto
Element-Alarm-Frame-Color	Color	Utilizada en Botón, Barra de desplazamiento, Caja de texto, y Caja giratoria
Element-Alarm-Fill-Color	Color	Utilizada en Botón, Barra de desplazamiento, Caja de texto, y Caja giratoria
Element-Alarm-Color	Color	Requerido para compatibilidad con proyectos V3.4
Element-Table-Grid-Color	Color	Utilizada en Mesa
Element-Table-SelectionColor	Color	Utilizada en Mesa
Element-GroupBox-FrameColor	Color	Utilizada en Cuadro de grupo
BasicElement-Frame-Color	Color	Utilizada en Rectángulo, Polígono, Tarta, y Línea como el color predeterminado para el marco
BasicElement-Fill-Color	Color	Utilizada en Rectángulo, Polígono, Tarta, y Línea como el color de relleno predeterminado
BasicElement-Alarm-Frame-Color	Color	Utilizada en Rectángulo, Polígono, Tarta, y Línea como color de alarma predeterminado para el marco
BasicElement-Alarm-Fill-Color	Color	Utilizada en Rectángulo, Polígono, Tarta, y Línea como color de relleno predeterminado para una alarma
Dialog-HeaderColor	Color	Usado en Numpad/Keypad para el color del encabezado
Dialog-ButtonColor	Color	Usado en Numpad/Keypad para el color de los botones
Dialog-BackgroundColor	Color	Usado en Numpad/Keypad para el color de fondo

Colores sin descripción

En esta sección se describen los colores de los elementos individuales. Si desea personalizar los colores de estos elementos, la forma más fácil es establecer los nombres de los colores, instalar el estilo y verificar el efecto en el elemento dentro de la visualización.

Esta sección también contiene entradas de estilo que se explican por sí mismas.

Entrada de estilo	Escribe
Element-Button-FontColor	Color
Element-Selection-Background-Color	Color
Element-Selection-Font-Color	Color
Progressbar-Color	Color
Progressbar-Frame-Color	Color
Element-ComboArray-Selection-Color	Color
Font-Default-Color	Color
Font-Default-BrightColor	Color
Element-Slider-ScaleColor	Color
Element-ComboBoxInteger-Selection-Color	Color
Element-Potentiometer-ScaleColor	Color
Element-Potentiometer-LabelFontColor	Color
Element-Meter-ScaleColor	Color
Element-Meter-LabelFontColor	Color
Element-Meter-ArrowColor	Color
Element-Bar-ScaleColor	Color
Element-Bar-GraphColor	Color
Dialog-ScrollbarColor	Color
Información sobre herramientas >= CODESYS Visualization 4.4.0.0
Tooltip-Font-Color	Color
Tooltip-Border-Color	Color
Tooltip-Fill-Color	Color
Elemento de visualización: Pestañas
Element-TabControl-SecondFrameColor	Color
Element-TabControl-BrightColor	Color
Elemento de visualización: Histograma
Element-Histogram-Background-FirstColor	Color
Element-Histogram-Background-SecondColor	Color
Elemento de visualización: Mesa
Element-Table-ColumnHeader-Color	Color
Element-Table-Grid-Color	Color
Element-Table-Rows-FirstColor	Color
Element-Table-Rows-SecondColor	Color
Elemento de visualización: Barra de desplazamiento
Element-Scrollbar-KnobColor	Color
Element-Scrollbar-BackgroundClickColor	Color
Element-Scrollbar-ScrollAreaColor	Color
Element-Scrollbar-ButtonColor	Color
Elemento de visualización: Reloj analogo
Element-Clock-CenterPoint-Color	Color
Element-Clock-Hands-HourHandColor	Color
Element-Clock-Hands-MinuteHandColor	Color
Element-Clock-Hands-SecondsHandColor	Color
Element-Clock-Lines-Color	Color
Element-Clock-Numerics-FontColor	Color
Elemento de visualización: Selector de fechas
Element-DatePicker-MainArea-SelectedDay-FrameColor	Color
Element-DatePicker-MainArea-SelectedDay-FontColor	Color
Element-DatePicker-MainArea-SelectedDay-BackColor	Color
Element-DatePicker-MainArea-OtherMonth-FrameColor	Color
Element-DatePicker-MainArea-OtherMonth-FontColor	Color
Element-DatePicker-MainArea-OtherMonth-BackColor	Color
Element-DatePicker-MainArea-HeaderDay-LineColor	Color
Element-DatePicker-MainArea-HeaderDay-FrameColor	Color
Element-DatePicker-MainArea-HeaderDay-FontColor	Color
Element-DatePicker-MainArea-HeaderDay-BackColor	Color
Element-DatePicker-MainArea-CurrMonth-FrameColor	Color
Element-DatePicker-MainArea-CurrMonth-FontColor	Color
Element-DatePicker-MainArea-CurrMonth-BackColor	Color
Element-DatePicker-MainArea-CurrentDay-FrameColor	Color
Element-DatePicker-MainArea-CurrentDay-FontColor	Color
Element-DatePicker-MainArea-CurrentDay-BackColor	Color
Element-DatePicker-MainArea-Background-FrameColor	Color
Element-DatePicker-MainArea-Background-BackColor	Color
Element-DatePicker-Header-FontColor	Color
Element-DatePicker-Header-BackgroundColor	Color
Element-DatePicker-Header-ArrowPressedColor	Color
Element-DatePicker-Header-ArrowColor	Color
Elemento de visualización: Selector de fecha/hora
Element-DateTimePicker-SelectedCell-FrameColor	Color
Element-DateTimePicker-SelectedCell-FontColor	Color
Element-DateTimePicker-SelectedCell-BackColor	Color
Element-DateTimePicker-ElemRect-BackColor	Color
Element-DateTimePicker-Cell-FrameColor	Color
Element-DateTimePicker-Cell-FontColor	Color
Element-DateTimePicker-Cell-BackColor	Color
Element-DateTimePicker-Arrow-ArrowPressedColor	Color
Element-DateTimePicker-Arrow-ArrowColor	Color
Elemento de visualización: Selector de rango de tiempo por Tendencia elemento
Solo en `Flat style`
Element-TimeSelector-ButtonColor	Color
Element-TimeSelector-ButtonPressedColor	Color
Element-TimeSelector-ButtonFrameColor	Color
`Flat style`, `Basic style`, `White style`
Element-TimeSelector-ButtonPressedFontColor	Color
Elemento de visualización: Selector de intervalo de fechas
Solo en `Flat style`
Element-DateRangeSelector-ButtonColor	Color
Element-DateRangeSelector-ArrowColor	Color
Element-DateRangeSelector-KnobColor	Color
Element-DateRangeSelector-KnobMarkerColor	Color
Element-DateRangeSelector-KnobMarkerPressedColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColorHighlighted	Color
Solo en `White style`
Element-DateRangeSelector-ArrowFrameColor	Color
Element-DateRangeSelector-ArrowPressedFrameColor	Color
Element-DateRangeSelector-ArrowDisabledColor	Color
Element-DateRangeSelector-ArrowDisabledFrameColor	Color
`Flat style`, `Basic style`, y `White style` Además `TimeRangeKnobLines Highlighted`
Element-DateRangeSelector-ArrowPressedColor	Color
Otro, `Basic style`, `White style`
Element-DateRangeSelector-ScrollbarBackgroundFrameColor	Color
Solo otros
Element-DateRangeSelector-ScrollbarBackgroundFrameColorHighlighted	Color
Element-DateRangeSelector-TimeScaleColor	Color
Element-DateRangeSelector-TimeScaleFrameColor	Color
Element-DateRangeSelector-MajorTickMarkColor	Color
Element-DateRangeSelector-MinorTickMarkColor	Color
Element-DateRangeSelector-TimeRangeBorderFrameColor	Color
Element-DateRangeSelector-TimeRangeBorderColorHighlighted	Color
Element-DateRangeSelector-ZoomOutRectangleColor	Color
Element-DateRangeSelector-RubberRectangleColor	Color
Otro, `Basic style`, `White style`
Element-DateRangeSelector-TimeRangeBorderFrameColorHighlighted	Color
Element-DateRangeSelector-TimeRangeBorderLinesColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobFrameColor	Color

Imágenes

Los archivos de imagen se pueden usar para cambiar la apariencia de los controles, como contadores, botones de opción, casillas de verificación, lámparas e interruptores.

Entrada de estilo	Escribe
RadioButtonUnchecked	Image
RadioButtonChecked	Image
CheckboxUnchecked	Image
CheckboxChecked	Image

Entradas de estilo adicionales

Entrada de estilo	Escribe	Descripción
Style	STRING	Configuraciones posibles: `STYLE_WHITE , STYLE_BASIC, STYLE1_XP, STYLE2_W7, STYLE3_GRADIENT1_LINEAR1, STYLE4_GRADIENT2_LINEAR2, STYLE5_GRADIENT3_AXIAL1, STYLE6_GRADIENT4_AXIAL2, STYLE7_GRADIENT5_DOUBLELINEAR1, STYLE8_GRADIENT6_DOUBLELINEAR2, STYLE9_FLAT`
Textfield-Shadow	STRING	`DEEPENED, NONE, RAISED`
Text-Margin-Horizontal	DINT
Text-Margin-Vertical	DINT
Scrollbar-Background-From-Style	DINT	Para Barra de desplazamiento: `paint background with element-background-color: 0; use element-color: 1`
Element-Meter-TransparentColor	UDINT
Element-Meter-Meter90-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter90-Common-ScaleMovement	DINT
Element-Meter-Meter180-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter180-Common-ScaleMovement	DINT
Element-Meter-Meter360-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter360-Common-ScaleMovement	DINT
Element-BarDisplayImage-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Potentiometer-Common-ScaleLength	DINT
Element-Potentiometer-TransparentColor	UDINT
Element-Potentiometer-Potentiometer360-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
RadioButton-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
RadioButton-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Checkbox-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
Checkbox-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
ComboBoxInteger-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-ImageHeight	DINT
ComboBoxInteger-ImageWidth	DINT
ComboBoxInteger-ImageOffset	DINT
ComboBoxInteger-HeightRows	DINT
ComboBoxInteger-VisibleRows	DINT
SpinControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
SpinControl-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Element-Switch-TransparentColor	UDINT
Element-Switch-DipSwitch-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RockerSwitch-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RotarySwitch-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PowerSwitch-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitchLed-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PushSwitchLed-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PowerSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Lamp-TransparentColor	UDINT
Element-Lamp-Lamp1-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
TabControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
GroupBox-Text-Frame-Border	DINT
Button-Image-Frame	DINT
Button-Absolut-TextOffset-Left	DINT
Button-Absolut-TextOffset-Right	DINT
Button-Absolut-TextOffset-Top	DINT
Button-Absolut-TextOffset-Bottom	DINT
Checkbox-Framesize	UDINT
RadioButton-Framesize	UDINT
RadioButton-Rowheight	UDINT
Element-ComboArray-HeightBox	DINT
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
TabControl-TabHeight	DINT
Element-Meter-Meter90-Common-UnitOffset	DINT
Element-Meter-Meter90-Common-ScaleLength	DINT
Element-Meter-Meter90-Common-OriginOffsetFactor	DINT
Element-Meter-Meter90-Common-NeedleMovement	DINT
Element-Meter-Meter90-Common-LabelOffset	DINT
Element-Meter-Meter360-Common-UnitOffset	DINT
Element-Meter-Meter360-Common-ScaleLength	DINT
Element-Meter-Meter360-Common-OriginalOffset	DINT
Element-Meter-Meter360-Common-NeedleMovement	DINT
Element-Meter-Meter360-Common-LabelOffset	DINT
Element-Meter-Meter180-Common-UnitOffset	DINT
Element-Meter-Meter180-Common-ScaleLength	DINT
Element-Meter-Meter180-Common-OriginOffsetFactor	DINT
Element-Meter-Meter180-Common-NeedleMovement	DINT
Element-Meter-Meter180-Common-LabelOffset	DINT
Element-Potentiometer-Common-UnitOffset	DINT
Element-Potentiometer-Common-ScaleMovement	DINT
Element-Potentiometer-Common-OriginalOffset	DINT
Element-Potentiometer-Common-NeedleMovement	DINT
Element-Potentiometer-Common-LabelOffset	DINT
Dialog-UseHeaderColor	DINT	`1: True`, utilice color de la gama de colores `0: False`
Elemento de visualización: Reloj analogo
Element-Clock-Positioning-HandSizeFactor	UDINT
Element-Clock-Positioning-LineMovement	UDINT
Element-Clock-Positioning-NumericMovement	UDINT
Element-Clock-Type-Fallback	STRING	Ejemplo: `Gray`
Element-Clock-Types	STRING	Ejemplo: `Yellow\|Red\|Green\|Blue\|Gray`
Elemento de visualización: Selector de fechas
Element-DatePicker-MainArea-SelectedDay-ShowFrame	UDINT
Element-DatePicker-MainArea-SelectedDay-ShowBack	UDINT
Element-DatePicker-MainArea-SelectedDay-RectType	UDINT
Element-DatePicker-MainArea-SelectedDay-LineWidth	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowOtherM	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowBack	UDINT
Element-DatePicker-MainArea-OtherMonth-RectType	UDINT
Element-DatePicker-MainArea-OtherMonth-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowLine	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowFrame	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowBack	UDINT
Element-DatePicker-MainArea-HeaderDay-RectType	UDINT
Element-DatePicker-MainArea-HeaderDay-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-HeaderLineWidth	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentMonth-RectType	UDINT
Element-DatePicker-MainArea-CurrentMonth-LineWidth	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentDay-RectType	UDINT
Element-DatePicker-MainArea-CurrentDay-LineWidth	UDINT
Element-DatePicker-MainArea-Background-ShowBack	UDINT
Element-DatePicker-Header-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-ShowFrame	UDINT
Element-DateTimePicker-SelectedCell-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-RectangleType	UDINT
Element-DateTimePicker-SelectedCell-FrameWidth	UDINT
Element-DateTimePicker-ElementRect-ShowBackground	UDINT
Element-DateTimePicker-Cell-ShowFrame	UDINT
Element-DateTimePicker-Cell-ShowBackground	UDINT
Element-DateTimePicker-Cell-RectangleType	UDINT
Element-DateTimePicker-Cell-FrameWidth	UDINT
Element-DateTimePicker-Arrow-ShowArrow	UDINT
Elemento de visualización: Barra de desplazamiento
Scrollbar-Background-From-Style	DINT
Element-Scrollbar-OnlyKnob	DINT	Se ha implementado la nueva apariencia de la barra de desplazamiento para los siguientes estilos: `Flat style` `White style` `Basic style` La nueva barra de desplazamiento no tiene ningún botón de desplazamiento arriba/abajo/izquierda/derecha. Además, no hay ninguna etiqueta en la perilla. La perilla es más ancha/más alta que el fondo de la barra de desplazamiento. El ancho/alto de las barras de desplazamiento predefinidas en las propiedades da el ancho/alto de la perilla. Nota: La nueva apariencia se puede habilitar configurando `Element-Scrollbar-OnlyKnob` a <>0 en el estilo de visualización.
Element-Scrollbar-Knob-RoundRectRadius	DINT
Element-Scrollbar-Knob-FixedLength	DINT
Información sobre herramientas
Tooltip-Border-Width	UDINT
Elemento de visualización: Rectángulo
Elemento de visualización Rectángulo redondeado
Element-RoundRect-Radius	DINT	El radio del rectángulo redondeado.
Elemento de visualización: Histograma
Element-Histogram-Opaque-Background	STRING	`TRUE\|FALSE`

En esta sección:

Entradas en el estilo de visualización

Importante

Fuentes

Colores

Colores sin descripción

Imágenes

Entradas de estilo adicionales

Resultados de la búsqueda
