Uso de HMI para visualizar de forma centralizada alarmas remotas

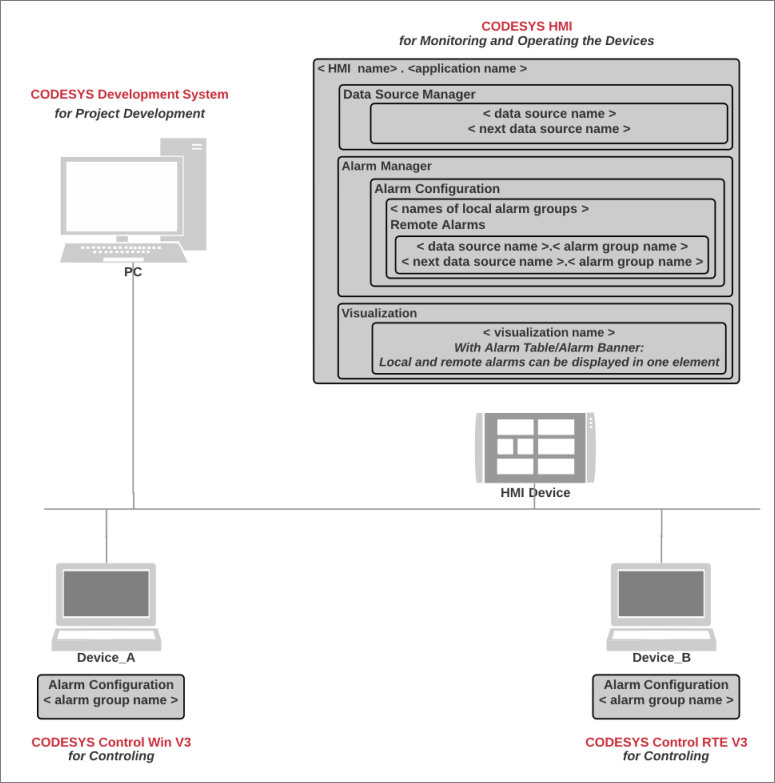

Si hay varios dispositivos conectados a través de una red (a través de conexiones de fuente de datos) y un dispositivo HMI está conectado a la red, entonces es posible una gestión de alarmas para alarmas distribuidas en la aplicación HMI.

El dispositivo HMI se conecta a través de la gestión de fuente de datos a los dispositivos de la red, cada uno de los cuales gestiona su propia alarma. Para que las alarmas remotas se transmitan a la gestión de alarmas HMI local, se debe añadir un Alarmas remotas objeto para la gestión local de alarmas. Este objeto refleja las alarmas remotas (activas y registradas) en la HMI durante la ejecución.

Sobre esta base, es posible visualizar las alarmas locales y las alarmas de los dispositivos remotos de forma centralizada en una única visualización de alarmas (tabla de alarmas/banner de alarmas) en el dispositivo HMI.

Las grabaciones de alarma se almacenan directamente en el controlador donde también se ejecuta la aplicación.


Configuración de alarmas remotas

Puedes configurar una aplicación con gestión de alarmas para alarmas remotas para un dispositivo HMI.

La configuración de alarma local de la HMI se amplía mediante la Alarmas remotas El sistema de alarma puede procesar tanto alarmas locales como remotas y mostrar su información. Estas alarmas se conectan al dispositivo HMI mediante la gestión de fuente de datos. La aplicación de visualización HMI puede mostrar las alarmas en la red de forma centralizada. El usuario puede reconocerlas y reaccionar ante ellas desde una ubicación centralizada.

En las siguientes instrucciones, el Alarmas remotas objeto se configura como ejemplo.

Situación inicial: Las aplicaciones se ejecutan en PLC remotos de la red. Cada una de estas aplicaciones tiene configurada una gestión de alarmas y... Alarm Configuration El objeto está disponible en el Dispositivos Ver debajo la aplicación.

  1. En su sistema local, inicie un tiempo de ejecución de HMI.

  2. Abierto CODESYS y haga clic en el Archivo → Nuevo proyecto dominio.

  3. Seleccione el Proyecto HMI plantilla y especifique un nombre Central_HMI para el nuevo proyecto

    Especifique la configuración de comunicación del tiempo de ejecución de HMI.

    En el Crear un proyecto HMI: agregar objetos diálogo, seleccione el Configuración de alarma y Programa objetos.

    Para la perspectiva, seleccione la CODESYS Perspectiva.

    El proyecto Central_HMI Ha sido creado.

  4. Seleccione el administrador de fuente de datos e inserte allí una fuente de datos para cada PLC remoto. Para la conexión, seleccione CODESYS Simbólico.

    Importante

    Recuerde que las aplicaciones de los PLC remotos deben estar activas. Por lo tanto, descargue e inicie las aplicaciones remotas a tiempo y verifique su estado.

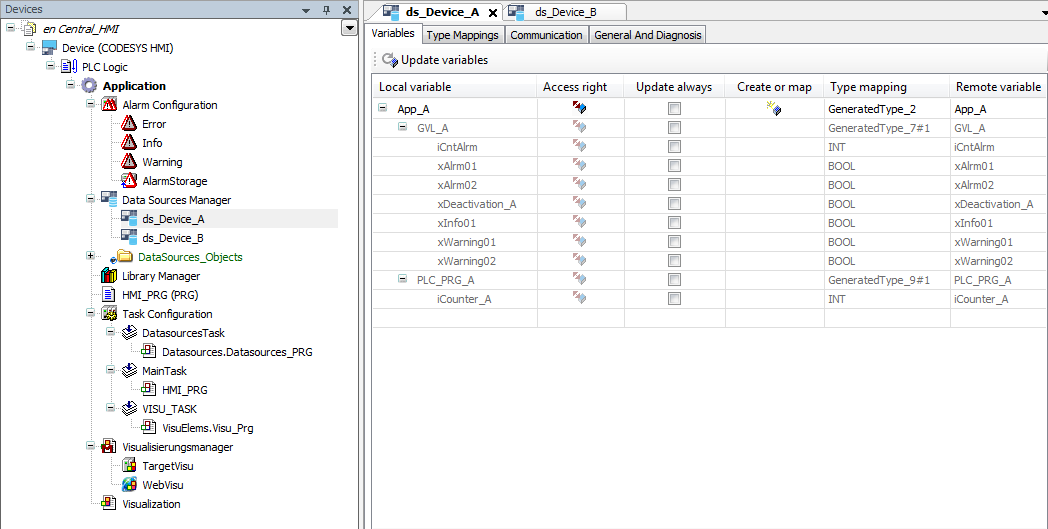

    Las conexiones a los dispositivos remotos están disponibles a través de las fuentes de datos ds_Device_A y ds_Device_B Ahora se puede ampliar la configuración de la alarma.


  5. Seleccione la configuración de la alarma y haga clic en el botón Agregar objeto → Alarmas remotas dominio.

  6. Hacer clic Agregar para confirmar el diálogo.

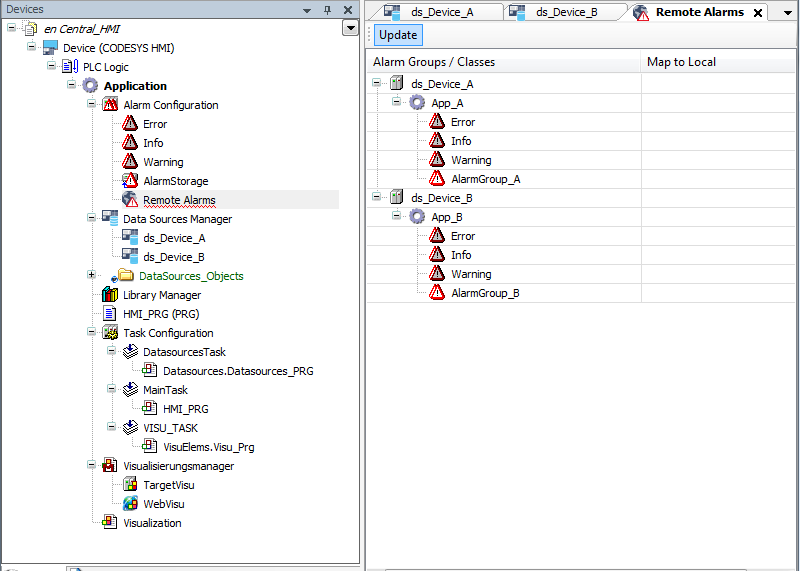

    La configuración de alarma local se ha ampliado con la información de las configuraciones de alarma de las aplicaciones App_A y App_B La gestión de alarmas se distribuye y se comunica a través de las conexiones de la fuente de datos. Ahora, la aplicación HMI local se puede descargar en... CODESYS HMI tiempo de ejecución.

    Además, puedes crear una visualización con el Tabla de alarmas o Banner de alarma elementos.


Conexión a la gestión de alarmas de un PLC remoto

Con un proyecto HMI, puede visualizar las alarmas de un PLC remoto en el elemento de visualización "Tabla de alarmas". Requisito: La gestión de alarmas está definida en el PLC remoto.

Conexión de una aplicación HMI a un controlador

  1. Abra el proyecto HMI creado inicialmente.

  2. Seleccione el Administrador de fuentes de datos objeto.

  3. Haga clic en el Agregar objeto → Fuente de datos dominio.

    El Agregar fuente de datos Se abre un cuadro de diálogo que le ayuda a configurar la fuente de datos. CODESYS Simbólico El tipo de fuente de datos está configurado por defecto. Se utiliza este tipo si la aplicación de control tiene una configuración de símbolos.

  4. Especifique un nombre para la fuente de datos. Ejemplo: Data_Source_Alarm y haga clic Agregar.

    El Asistente para inicializar origen de datos: configuración del proveedor Se abre el diálogo.

    El CODESYS V3 El tipo de conexión se establece de forma predeterminada.

  5. En Name or address of device, especifique el nombre de red del controlador activo cuyos datos desea visualizar. Ejemplo: Dispositivo_A

    Se establece la conexión del sistema de desarrollo al controlador y se leen las variables disponibles. Asistente para inicializar origen de datos: Examinar elementos de datos Se abre el cuadro de diálogo. Las variables de la Device_A Los controladores a los que se puede acceder se enumeran en una tabla.

  6. Para visualizar los datos de un gestor de alarmas remoto, es necesario activar variables no explícitas. Los datos necesarios se intercambian entre la HMI y el dispositivo remoto mediante servicios de comunicación internos.

    Hacer clic Finalizar.

    La fuente de datos se crea inicialmente y se inserta debajo del administrador de fuente de datos.

Creación de una visualización de una tabla de alarmas

  1. Ahora crea tu visualización como siempre. Abre el editor de la visualización y añade el Tabla de alarmas elemento.

  2. Seleccione el elemento.

  3. Configure los siguientes ajustes en el Propiedades vista:

    Fuente de datos: Data_Source_Alarm

    Solicitud: Application

  4. Seleccione la tabla de alarmas y haga clic en el botón Visualización → Agregar elementos al reconocimiento de alarma dominio.

    El Asistente de tabla de alarmas Se abre el diálogo.

  5. Activar todas las acciones y cerrar el diálogo.

    Se agregan botones adicionales a la tabla de alarmas.

Ejecución de la aplicación HMI

  1. Haga clic en el _cds_icon_build.png símbolo.

    La aplicación está compilada.

  2. Haga clic en el _cds_icon_login.png símbolo.

    La aplicación se descarga al dispositivo HMI.

  3. Haga clic en el inicio _cds_icon_start.png símbolo.

    Se ejecuta la aplicación HMI. Comienza la visualización.

    El Tabla de alarmas Este elemento muestra las alarmas activas del PLC remoto. Puede confirmar las alarmas y acceder a la vista "Historial".
