Visión de Conjunto

Todo en uno CODESYS-Proyecto

Con el complemento CODESYS Visualization puede crear la interfaz de usuario adecuada para su aplicación dentro de su proyecto. Para hacer esto, vincula una visualización con los datos de su aplicación para poder visualizarla.

Al crear visualizaciones y aplicaciones, tiene la ventaja de que puede utilizar funciones comunes, como la gestión de bibliotecas y códigos fuente o la búsqueda y reemplazo de todo el proyecto.

Para más información ver: Documento "Buenas Prácticas, Visualización". Viene en formato PDF con el CODESYS-Instalación proporcionada.

Funcionalidad

  • Variante de visualización según la plataforma de destino

    Puede ejecutar la misma visualización en diferentes plataformas de destino. Posibles variantes de visualización CODESYS WebVisu, CODESYS TargetVisu, CODESYS HMI. En el sistema de desarrollo de la misma existe la “representación integrada”.

  • editor de visualización

    En el editor gráfico, diseña su interfaz de usuario a partir de elementos de visualización. Los elementos de visualización se almacenan en la vista a través de bibliotecas. herramientas de visualización proporcionó. Arrastra un elemento al área del editor y lo ajusta a su vista propiedades en.

  • Visualizaciones referenciables

    Se puede hacer referencia a una visualización en otras visualizaciones. Esto permite la creación de interfaces de usuario estructuradas complejas. Para tal fin CODESYS Visualization también están disponibles visualizaciones predefinidas, por ejemplo, para cuadros de diálogo.

  • Fácil cambio de diseño

    Puede cambiar fácilmente la apariencia de una visualización en un lugar configurando un estilo de visualización diferente.

  • multilingüismo

    Puede proporcionar cómodamente textos de visualización en varios idiomas con la ayuda de listas de texto. Puede configurar un elemento de entrada de usuario para cambiar a un idioma diferente en la operación en línea.

  • Gestión de usuarios

    Puede configurar una administración de usuarios específica de visualización para el control de acceso hasta el nivel de elemento individual.

  • Otras características útiles

    Instancias de bloques de funciones de visualizaciones, acceso a matrices desde la visualización, registro de datos en tiempo real, capacidad de expansión del grupo de elementos de visualización, provisión de objetos gráficos a través de bibliotecas de símbolos, llamadas de funciones de PLC desde la visualización, reutilización de visualizaciones almacenándolas en bibliotecas .

tabla 1. Vista general de los objetos relevantes para la visualización en el CODESYS Development System

Visualización

Objeto debajo de una aplicación en el árbol de dispositivos o en el grupo de POU con la pantalla de visualización programable

Una visualización puede hacer referencia a otras visualizaciones, de modo que se pueden usar varias imágenes de visualización para crear una interfaz de usuario con cualquier número de páginas en tiempo de ejecución.

Editor de visualización y vistas adicionales

En este editor compatible con IEC 61131-3, puede crear las interfaces gráficas de usuario, paneles, cuadros de diálogo, etc. deseados a partir de elementos de visualización. El editor consta de los siguientes componentes:

  • Editor gráfico para ordenar los elementos.

  • editor de interfaz: Para parametrizar la visualización

  • configuración del teclado: Configurador de las entradas del teclado para el funcionamiento en línea

  • lista de articulos: Vista general de los elementos de visualización utilizados y editor para la posición de los elementos en el eje Z

Están disponibles las siguientes vistas adicionales:

Elemento de visualización

Elemento listo de una de las bibliotecas de visualización.

En el Caja de herramientas de visualización los elementos de las bibliotecas se proporcionan para usted.

Perfil de visualización

Define qué biblioteca se incluye con qué versión

Cada proyecto que contiene una visualización se basa en dicho perfil en la configuración del proyecto Configuración del proyecto.

Estilo de visualización

Determina el "Look&Feel" de los elementos

El estilo se establece en toda la aplicación en el administrador de visualización. Se proporcionan estilos terminados, puede crear los suyos propios.

Administrador de visualización

Configura funciones como la gestión de usuarios, el estilo, el idioma, el tipo de entrada, etc. para todas las visualizaciones de la aplicación de nivel superior.

El objeto Administrador de visualización cuelga en el árbol de dispositivos debajo de la aplicación.

Variante de visualización

Una visualización se puede mostrar en línea en las siguientes variantes, que se crean como objetos en el administrador de visualización:

  • CODESYS TargetVisu

    Visualización de objetivos y visualización remota de objetivos (Remote TargetVisu) en dispositivos PLC

  • CODESYS WebVisu

    Visualización web a través de un navegador web

  • CODESYS HMI

    Visualización HMI en dispositivo sin conexión I/O

  • Visualización integrada en el sistema de desarrollo

Biblioteca de visualización

Colección de elementos de visualización en la vista. Caja de herramientas de visualización ser provisto

Biblioteca de símbolos

Colección de imágenes y gráficos que puede utilizar en visualizaciones.

Al insertar un objeto de visualización, puede seleccionar cuál de las bibliotecas de símbolos instaladas debería estar disponible en el proyecto.

Repositorio de elementos de visualización

Repositorio para gestionar los perfiles de visualización y las bibliotecas de elementos de visualización

Repositorio de estilos de visualización

Repositorio para gestionar estilos de visualización

VISU_TASK

Tarea que se inserta automáticamente como objeto en la configuración de tareas de una aplicación

Requisito: al menos un objeto está bajo el administrador de visualización CODESYS WebVisu o CODESYS TargetVisu configurado.

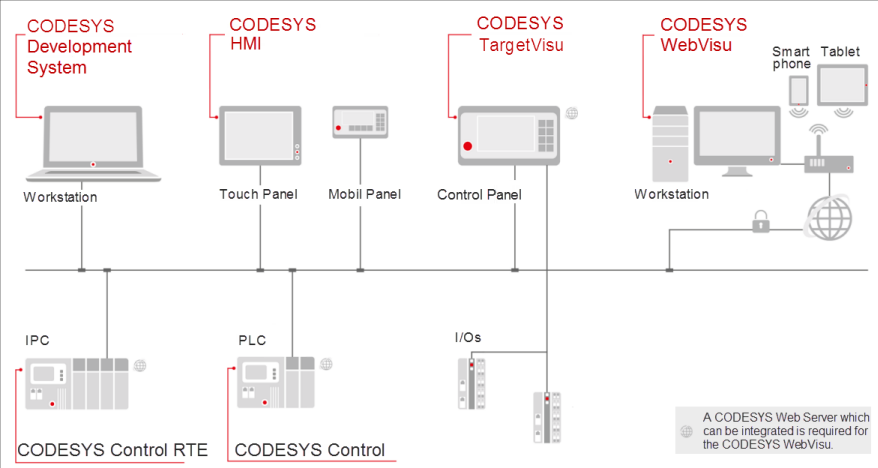

Resumen del sistema

En el CODESYS Las interfaces de usuario creadas se pueden mostrar en diferentes variantes, dependiendo de cuál de los controles utilizados sea compatible.


variantes de visualización

  • en el CODESYS Development System visualización integrada (“visualización de diagnóstico”):

    La visualización integrada en el sistema de desarrollo es ideal para pruebas de aplicaciones, servicios o diagnósticos y para la puesta en servicio de un sistema. Tan pronto como esté conectado al controlador, el editor de visualización cambia y anima los elementos mostrados. Esta variante es parte de la gratuita. CODESYS Development System y siempre se puede utilizar independientemente del controlador utilizado.

  • CODESYS WebVisu:

    Esta variante significa visualización basada en la web de la interfaz de usuario en un navegador estándar (PC, tabletas, teléfonos inteligentes). Esto permite el acceso remoto, la supervisión remota, así como el servicio y diagnóstico de un sistema a través de Internet. Un navegador web estándar se comunica con el servidor web en el controlador a través de JavaScript (opcionalmente con encriptación SSL) y muestra la visualización usando HTML 5. Esta tecnología es compatible con casi todos los navegadores y, por lo tanto, también está disponible en dispositivos finales con iOS o Android.

  • CODESYS TargetVisu:

    Esta variante funciona con independencia de la plataforma en sistemas de control con una pantalla integrada. La aplicación lógica y la interfaz de usuario se ejecutan en el mismo dispositivo, la interfaz de usuario se muestra directamente en el controlador. Esta variante es adecuada para operar y monitorear máquinas e instalaciones. para usar el CODESYS TargetVisu se requiere una extensión opcional del sistema de tiempo de ejecución.

  • CODESYS HMI:

    Esta variante se utiliza para visualización basada en PC o para visualización en dispositivos de visualización dedicados. Esto permite el acceso a los datos de proceso de varios controladores a través de la misma interfaz de usuario.

    Con CODESYS las interfaces de usuario creadas se muestran en un dispositivo de visualización independiente. Esto elimina la carga informática en el controlador. La comunicación con el controlador se realiza a través del administrador de fuentes de datos. Esta variante es ideal para operar y monitorear la máquina en el sitio, donde los valores de varios controles también se pueden mostrar en una visualización. La pantalla está en uno o más paneles de control sin funcionalidad de control y control de E/S. Además de PC con Windows, también se pueden utilizar paneles de operador con otras plataformas de sistemas operativos.

Para más información, ver Configuración e inicio de variantes de visualización
